Ukuran Panel Listrik: 10 Panduan Lengkap Memilih Dimensi yang Tepat

Dalam bidang instalasi listrik, pemilihan ukuran panel listrik sering kali dianggap remeh, namun sebenarnya memiliki dampak signifikan terhadap efisiensi, keamanan, dan keberlangsungan operasional sistem kelistrikan. Ukuran panel yang terlalu kecil dapat mengakibatkan overheating dan kesulitan dalam melakukan ekspansi, sedangkan panel yang terlalu besar dapat menghabiskan ruang dan anggaran secara tidak efisien.

Panel listrik itu sendiri berfungsi sebagai pusat distribusi tenaga listrik yang memuat berbagai komponen penting seperti MCB, MCCB, kontaktor, serta sistem kontrol otomatis. Semua komponen ini memerlukan ruang yang memadai untuk penataan, pendinginan, dan kemudahan dalam perawatan.

Oleh karena itu, memahami standar dan metode untuk menentukan ukuran panel listrik adalah hal yang sangat penting, baik bagi teknisi, kontraktor listrik, maupun pemilik bangunan atau industri. Artikel ini akan membahas secara mendetail mulai dari pengertian panel listrik, fungsi utamanya, hingga cara menentukan dimensi yang tepat sesuai dengan kebutuhan instalasi.

---

Pengertian Panel Listrik dan Fungsinya

Panel listrik merupakan perangkat kunci dalam sistem distribusi tenaga listrik yang berfungsi untuk menyalurkan, mengontrol, dan melindungi aliran listrik dari sumber utama ke berbagai beban atau peralatan listrik. Panel ini umumnya terbuat dari logam dan terdiri dari berbagai komponen seperti MCB, MCCB, kontaktor, relay, busbar, dan terminal yang dirangkai untuk membentuk sistem kelistrikan yang terstruktur.

Fungsi utama panel listrik mencakup lima aspek penting:

Distribusi Listrik
Panel listrik berfungsi untuk membagi arus listrik dari sumber utama ke berbagai titik atau sirkuit, baik untuk kebutuhan penerangan, peralatan rumah tangga, mesin industri, maupun sistem kontrol lainnya.

Kontrol Sistem
Melalui sakelar, kontaktor, atau PLC, panel listrik memungkinkan pengendalian terhadap peralatan atau sistem, seperti menghidupkan/mematikan motor atau mengatur waktu kerja mesin.

Perlindungan Sistem
Dengan komponen proteksi seperti MCB dan MCCB, panel melindungi instalasi dari kerusakan akibat arus lebih (overcurrent), hubungan singkat (short circuit), atau beban berlebih (overload).

Monitoring dan Diagnostik
Panel modern dilengkapi dengan alat ukur seperti voltmeter, ammeter, dan indikator digital untuk memantau kondisi sistem secara real-time.

Keamanan dan Standarisasi
Panel listrik dirancang sesuai dengan standar nasional dan internasional (PUIL, IEC, SNI) untuk memastikan keamanan penggunaan dan efisiensi energi.

Dengan demikian, panel listrik berfungsi sebagai pusat distribusi dan pengendali utama yang memastikan sistem kelistrikan beroperasi dengan stabil, aman, dan efisien, baik di lingkungan rumah, komersial, maupun industri.

---

Mengapa Ukuran Panel Listrik Sangat Penting?

Ukuran panel listrik merupakan elemen krusial yang sering kali diabaikan dalam perencanaan sistem kelistrikan. Namun, dimensi panel memiliki dampak langsung terhadap efisiensi operasional, keselamatan, dan fleksibilitas dalam instalasi serta pemeliharaan.

Pertama-tama, ukuran panel menentukan kapasitas listrik yang dapat ditangani. Semakin besar daya dan jumlah sirkuit yang diperlukan, maka ukuran panel yang dibutuhkan juga semakin besar. Panel yang terlalu kecil dapat menyebabkan komponen di dalamnya terpasang terlalu rapat, yang meningkatkan risiko overheating, korsleting, dan kerusakan prematur. Sebaliknya, panel yang terlalu besar akan mengakibatkan pemborosan ruang dan biaya produksi.

Kedua, ukuran panel mempengaruhi keselamatan kerja dan ventilasi. Panel dengan ruang yang cukup memungkinkan sirkulasi udara yang baik, sehingga suhu di dalam panel tetap terjaga. Hal ini sangat penting, terutama untuk panel yang menggunakan komponen aktif seperti inverter, MCB, dan kontaktor.

Ketiga, ukuran yang tepat memberikan kemudahan dalam pemeliharaan dan ekspansi. Teknisi akan lebih mudah melakukan pemeriksaan, penggantian komponen, atau penambahan modul jika ruang dalam panel mencukupi. Oleh karena itu, desain panel sebaiknya menyisakan ruang cadangan minimal 20–30% dari total kapasitas.

Akhirnya, panel dengan ukuran yang sesuai akan mempermudah tata letak instalasi, terutama di ruang yang terbatas. Efisiensi penempatan antar panel, akses teknisi, serta jalur kabel sangat dipengaruhi oleh dimensi panel.

Dengan demikian, memilih ukuran panel listrik yang tepat adalah investasi jangka panjang untuk sistem kelistrikan yang aman, efisien, dan mudah untuk dikembangkan.

---

Faktor Penentu Ukuran Panel Listrik

Menentukan ukuran panel listrik tidak hanya sekadar menyesuaikan dengan ruang fisik yang ada. Ada banyak faktor teknis yang perlu dipertimbangkan agar panel dapat beroperasi secara optimal, aman, dan mendukung kemungkinan ekspansi di masa mendatang.

1. Kapasitas Daya (Ampere/Kilowatt)
   Semakin besar arus listrik (Ampere) yang perlu ditangani, maka ukuran panel juga harus meningkat. Ini bertujuan untuk menampung komponen dengan rating yang sesuai, seperti MCB, MCCB, kontaktor, dan busbar yang memiliki dimensi fisik tertentu.
2. Jumlah Komponen Internal
   Ukuran panel sangat dipengaruhi oleh jumlah komponen di dalamnya. Semakin banyak modul, terminal, dan aksesoris kontrol (relay, timer, indikator), maka diperlukan ruang yang lebih besar agar komponen tidak saling berhimpitan. Sirkulasi udara dan akses servis juga harus diperhitungkan.
3. Tipe Panel
   Setiap jenis panel memiliki karakteristik dimensi yang berbeda. Misalnya, panel distribusi utama (MDP) biasanya lebih besar dibandingkan dengan panel sub-distribusi. Begitu pula dengan panel VSD atau kontrol motor, yang memerlukan ruang tambahan untuk pendinginan.
4. Standar & Regulasi
   Ukuran panel juga mengikuti standar teknis seperti IEC, SPLN, atau SNI, yang menentukan jarak antar komponen, tinggi pemasangan, dan clearance keselamatan. Mematuhi standar ini sangat penting demi keselamatan dan legalitas instalasi.
5. Lokasi Instalasi
   Panel untuk ruang indoor dan outdoor dapat memiliki ukuran yang berbeda, tergantung pada sistem proteksi IP (Ingress Protection), kebutuhan ventilasi, dan metode pemasangan (dinding, lantai, atau rak).

Dengan mempertimbangkan semua faktor di atas, pemilihan ukuran panel akan menjadi lebih presisi dan fungsional.

---

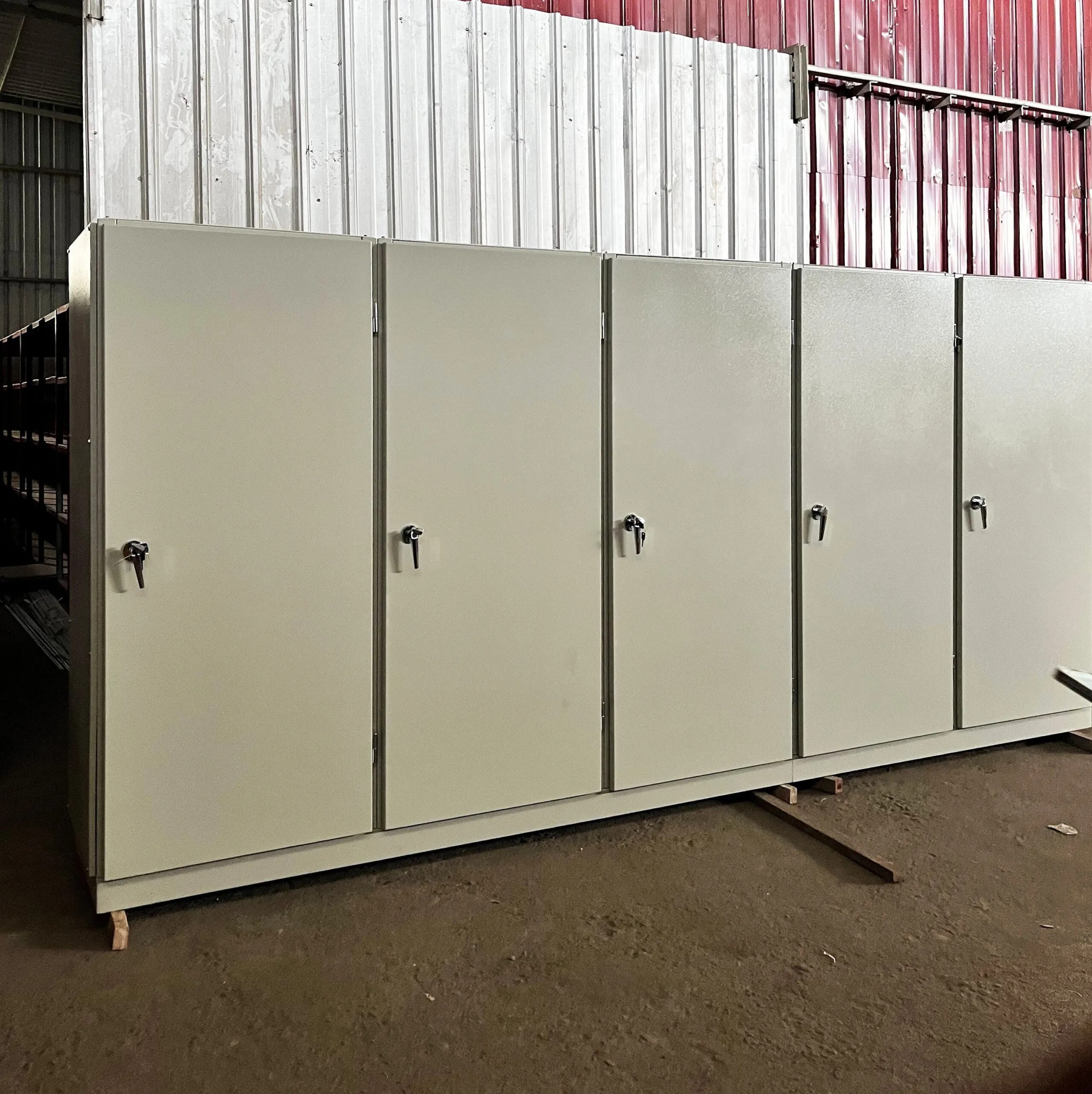

Jenis dan Ukuran Panel Listrik yang Umum Digunakan

Panel listrik tersedia dalam berbagai jenis dan ukuran, yang disesuaikan dengan fungsi serta lokasi pemasangannya. Setiap tipe panel dirancang untuk memenuhi kebutuhan tertentu dengan dimensi yang sesuai dengan kapasitas dan komponen internalnya. Berikut adalah beberapa jenis panel listrik yang sering digunakan beserta ukurannya:

1. Panel LVMDP (Low Voltage Main Distribution Panel)
   Panel ini berfungsi sebagai pusat distribusi utama untuk tegangan rendah dalam suatu sistem kelistrikan.
   Ukuran umum: 1200 x 2000 x 600 mm hingga 1600 x 2200 x 800 mm
   Penggunaan: Gedung bertingkat, pabrik, pusat data.
2. Panel MDP (Main Distribution Panel)
   Digunakan untuk mendistribusikan daya ke panel-panel distribusi di bawahnya.
   Ukuran umum: 1000 x 1800 x 600 mm
   Penggunaan: Perkantoran, sekolah, pusat perbelanjaan.
3. Panel SDP (Sub Distribution Panel)
   Panel ini mendistribusikan listrik dari MDP ke beban akhir seperti stop kontak, lampu, atau peralatan listrik lainnya.
   Ukuran umum: 600 x 1200 x 400 mm
   Penggunaan: Unit lantai gedung, area-area dengan beban terbatas.

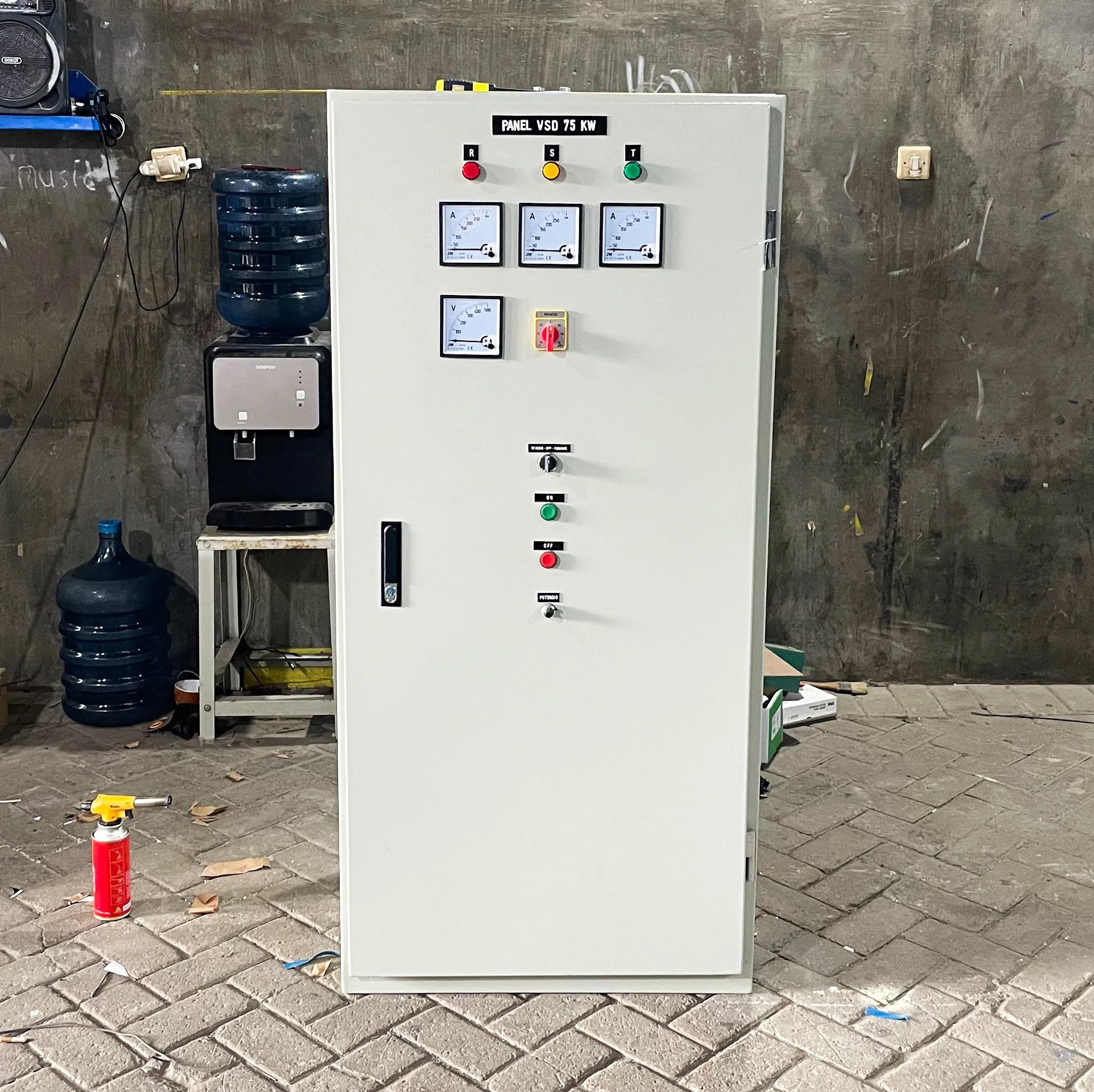

4. Panel VSD/Inverter
   Panel yang dilengkapi dengan variable speed drive (VSD) untuk mengatur kecepatan motor listrik.
   Ukuran umum: 1000 x 2200 x 800 mm
   Penggunaan: Industri manufaktur, HVAC, mesin pompa.
5. Panel ATS-AMF
   Digunakan untuk sistem genset otomatis. ATS (Automatic Transfer Switch) berfungsi untuk memindahkan sumber listrik secara otomatis, sedangkan AMF (Automatic Main Failure) mendeteksi kegagalan sumber utama.
   Ukuran umum: 800 x 1600 x 600 mm
   Penggunaan: Rumah sakit, hotel, gedung vital.

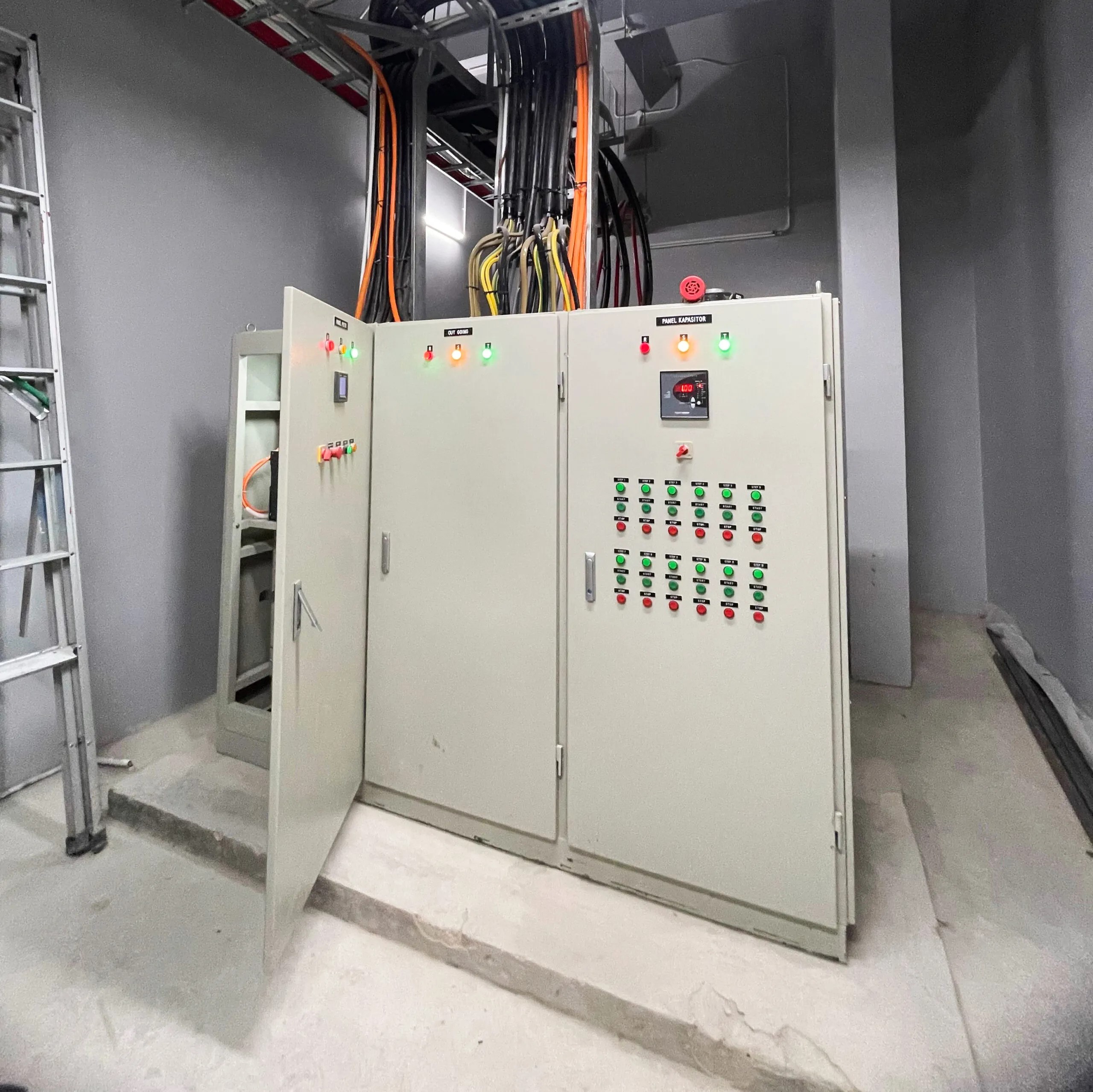

6. Panel Capacitor Bank
   Digunakan untuk melakukan koreksi faktor daya.
   Ukuran umum: 800 x 1800 x 600 mm
   Penggunaan: Pabrik, gedung komersial besar.

Ukuran panel di atas bersifat fleksibel dan dapat disesuaikan sesuai dengan kebutuhan serta jumlah komponen yang digunakan. Panel custom juga sering dibuat untuk memenuhi kebutuhan proyek tertentu.

---

Tabel Standar Ukuran Panel Listrik

Ukuran panel listrik pada dasarnya bersifat fleksibel dan dapat disesuaikan dengan kebutuhan proyek. Namun, dalam praktik di lapangan, terdapat ukuran-ukuran standar yang sering digunakan oleh kontraktor dan pembuat panel untuk mempermudah perencanaan desain, produksi, dan instalasi.

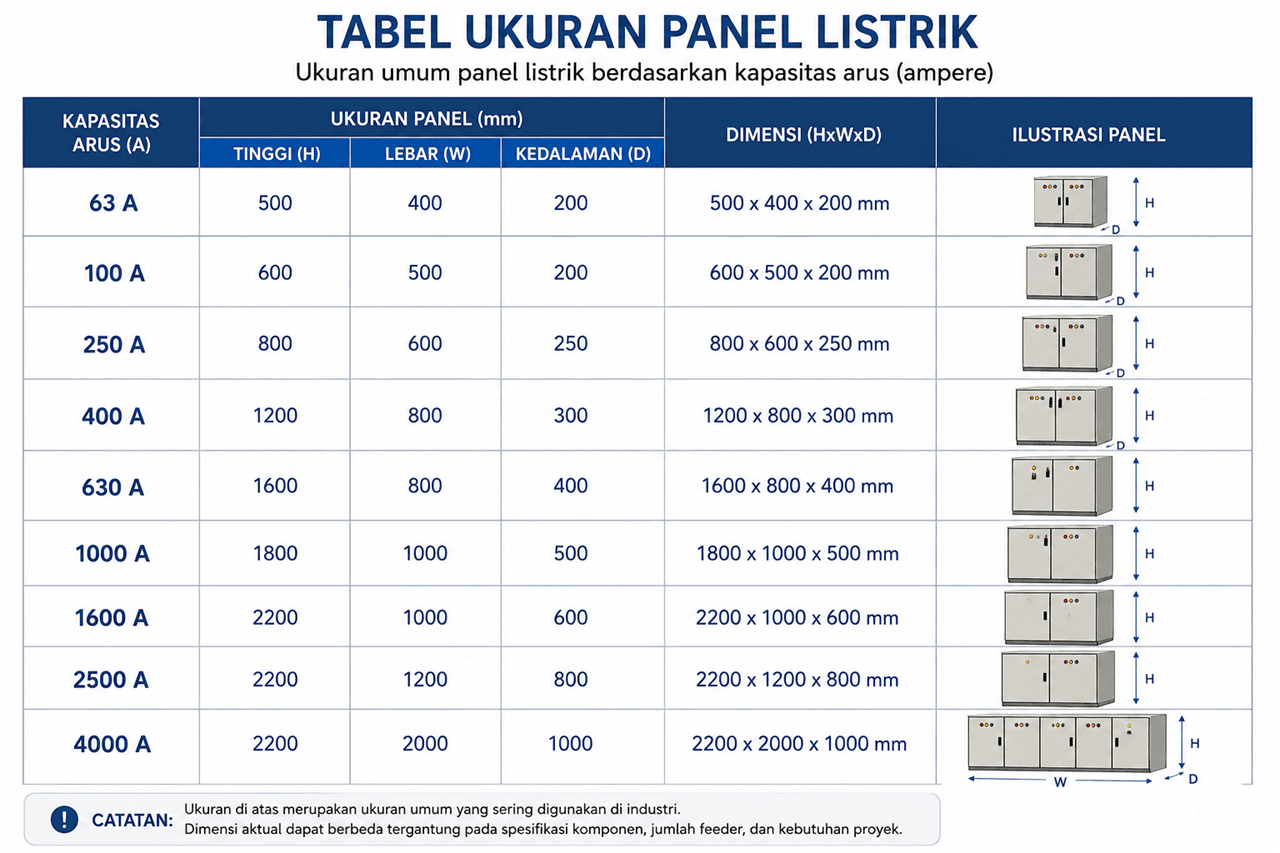

Berikut adalah tabel standar ukuran panel listrik berdasarkan jenis dan kapasitas arus (Ampere):

Jenis Panel	Kapasitas Arus	Ukuran Umum (PxLxT)
Panel LVMDP	1600–6300 A	1600 x 2200 x 800 mm
Panel MDP	800–1600 A	1200 x 2000 x 600 mm
Panel SDP	125–630 A	800 x 1600 x 500 mm
Panel Capacitor Bank	50–400 kVAR	800 x 1800 x 600 mm
Panel VSD/Inverter	5.5–250 kW	1000 x 2200 x 800 mm
Panel ATS-AMF	100–1600 A	800 x 1600 x 600 mm
Panel Listrik Rumah	10–63 A	300 x 400 x 150 mm
Panel LV untuk Outdoor	1600–2500 A	1800 x 2200 x 800 mm (IP65 box)

Catatan: Ukuran dapat bervariasi tergantung jumlah komponen, brand peralatan (Schneider, ABB, Siemens, dsb), serta sistem pengkabelan (wiring atau busbar).

Standar ini berfungsi untuk mempercepat proses perakitan dan estimasi ruang instalasi, terutama pada proyek gedung bertingkat, pabrik, dan fasilitas umum. Namun, untuk proyek tertentu seperti industri minyak & gas atau industri makanan, ukuran sering kali dimodifikasi sesuai dengan standar keselamatan dan tata letak lokasi.

---

Cara Menghitung Kebutuhan Ukuran Panel Listrik

Menentukan ukuran panel listrik yang tepat tidak bisa dilakukan secara asal. Diperlukan pendekatan teknis berdasarkan kapasitas listrik, jumlah komponen, dan ruang sirkulasi internal. Berikut adalah langkah-langkah dasar untuk menghitung kebutuhan ukuran panel listrik:

1. Hitung Total Kapasitas Arus (Ampere)

Langkah pertama adalah mengetahui total arus beban dari semua peralatan yang akan dilayani oleh panel. Misalnya:

• Motor 1: 50 A
• Motor 2: 75 A
• Lampu + outlet: 30 A
  Total beban = 155 A

Tambahkan margin cadangan 25–30% untuk ekspansi masa depan.
Total arus desain: ±200 A

2. Tentukan Komponen yang Digunakan

Identifikasi semua komponen yang akan dipasang:

• MCCB utama
• MCB cabang
• Terminal blok
• Kontaktor
• Relay & timer
• Power meter / voltmeter

Setiap komponen memiliki ukuran fisik tertentu. Pastikan semua dapat ditempatkan dengan jarak aman (sesuai standar SNI/IEC).

3. Hitung Luas Pemasangan Internal

Kalkulasi ruang yang dibutuhkan (dalam cm²), termasuk:

• Ruang untuk tiap komponen
• Jalur kabel/tray
• Jarak sirkulasi udara antar komponen (minimal 2–3 cm)

Tambahkan ruang cadangan ±30% agar teknisi mudah dalam perawatan.

4. Tentukan Ukuran Enclosure

Dari total kebutuhan luas dalam, pilih enclosure dengan dimensi sedikit lebih besar dari perhitungan, misalnya:

• 800 x 1600 x 500 mm
• 1000 x 2000 x 600 mm

Gunakan software CAD panel builder atau konsultasi langsung dengan panel maker untuk hasil paling akurat.

---

Tips Memilih Ukuran Panel Listrik yang Tepat

Memilih ukuran panel listrik bukan hanya sekadar menyesuaikan dengan ruang yang ada, tetapi juga harus mempertimbangkan aspek teknis, fungsional, dan keselamatan. Berikut adalah beberapa tips penting untuk memastikan ukuran panel yang Anda pilih benar-benar tepat dan efisien:

1. Sesuaikan dengan Kapasitas Beban
   Pastikan Anda mengetahui total kapasitas arus (Ampere) dari semua beban listrik yang akan dialirkan melalui panel. Gunakan MCCB dan MCB sesuai dengan rating, kemudian pilih panel yang mampu menampung komponen tersebut dengan aman.
2. Hitung Jumlah Komponen Sejak Awal
   Buatlah daftar lengkap komponen yang akan dipasang di dalam panel, termasuk ruang cadangan untuk ekspansi di masa depan. Panel sebaiknya tidak terisi penuh—sisakan 20–30% ruang kosong untuk sirkulasi udara dan servis teknisi.
3. Perhatikan Ruang Instalasi
   Sesuaikan ukuran panel dengan area pemasangan. Untuk ruang yang sempit, pilih panel dengan dimensi ramping tetapi tinggi. Untuk instalasi di luar ruangan, gunakan panel dengan proteksi IP tinggi dan desain yang tahan terhadap cuaca.
4. Gunakan Standar Ukuran Industri
   Pilih ukuran umum seperti 800x1600x500 mm atau 1000x2000x600 mm agar mempermudah pengadaan enclosure dan komponen. Hindari ukuran yang aneh atau custom berlebihan jika tidak benar-benar diperlukan.
5. Konsultasikan dengan Ahli atau Panel Maker
   Jangan ragu untuk berkonsultasi dengan profesional agar desain panel Anda tidak hanya sesuai ukuran, tetapi juga aman, sesuai standar, dan mudah untuk dikembangkan di masa depan.

Memilih ukuran panel listrik yang tepat merupakan investasi jangka panjang. Selain memudahkan instalasi, hal ini juga meningkatkan keandalan dan keselamatan sistem kelistrikan secara keseluruhan.

---

Kesalahan Umum dalam Menentukan Ukuran Panel

Dalam praktik lapangan, terdapat banyak kesalahan yang terjadi dalam penentuan ukuran panel listrik. Kesalahan-kesalahan ini dapat memiliki dampak serius terhadap keamanan, efisiensi, dan keberlangsungan sistem kelistrikan. Berikut adalah beberapa kesalahan umum yang sering dijumpai:

1. Memilih Ukuran Terlalu Kecil
   Salah satu kesalahan yang paling fatal adalah menggunakan panel dengan dimensi yang terlalu kecil. Hal ini mengakibatkan komponen dipasang terlalu rapat tanpa adanya ruang sirkulasi yang memadai. Akibatnya, panas berlebih dapat terjadi, menyulitkan teknisi saat melakukan servis, dan berpotensi menyebabkan kerusakan dini.
2. Tidak Memperhitungkan Ekspansi
   Banyak instalasi yang hanya dirancang untuk kebutuhan saat ini tanpa mempertimbangkan pertumbuhan beban di masa depan. Panel seharusnya menyisakan ruang cadangan sekitar 20–30% untuk penambahan komponen di kemudian hari.
3. Mengabaikan Jalur Kabel dan Terminal
   Seringkali, ruang dalam panel hanya dihitung berdasarkan ukuran komponen utama, padahal jalur kabel, terminal blok, dan tray kabel juga memerlukan ruang tersendiri. Akibatnya, wiring menjadi berantakan dan sulit untuk ditelusuri saat terjadi gangguan.
4. Salah Menyesuaikan dengan Lokasi Pemasangan
   Panel yang dirancang untuk penggunaan indoor dan outdoor memiliki kebutuhan ukuran dan proteksi yang berbeda. Beberapa teknisi keliru dalam memilih enclosure indoor untuk penggunaan luar ruangan, sehingga panel tersebut cepat rusak akibat cuaca.
5. Terlalu Fokus pada Efisiensi Biaya
   Mengejar biaya yang murah sering kali membuat ukuran panel “dipangkas” tanpa memperhatikan standar teknis yang berlaku. Padahal, kerugian jangka panjang dari panel yang tidak sesuai dapat jauh lebih besar dibandingkan dengan penghematan yang didapat di awal.

Menghindari kesalahan-kesalahan di atas merupakan kunci dalam membangun sistem panel listrik yang andal, aman, dan tahan lama.

---

Kustomisasi Panel Listrik: Ukuran Non-Standar

Tidak semua proyek kelistrikan dapat menggunakan panel listrik dengan ukuran standar. Dalam banyak situasi, terutama di sektor industri, gedung bertingkat, atau fasilitas khusus, diperlukan panel listrik dengan ukuran non-standar yang disesuaikan dengan kebutuhan spesifik lokasi dan sistem.

1. Disesuaikan dengan Ruang Fisik Tersedia
   Pada proyek retrofit (penggantian panel lama), sering kali ruang yang tersedia terbatas dan tidak sesuai dengan ukuran enclosure standar. Dalam situasi seperti ini, ukuran panel dikustomisasi agar sesuai dengan area yang ada tanpa merombak struktur ruangan.
2. Mengakomodasi Jumlah Komponen yang Tidak Umum
   Untuk aplikasi seperti sistem SCADA, kontrol proses industri, panel HVAC, atau kombinasi beberapa fungsi dalam satu enclosure, jumlah dan jenis komponen yang dipasang bisa sangat kompleks. Panel non-standar memungkinkan desain tata letak yang lebih efisien dan fleksibel.
3. Kebutuhan Estetika atau Branding Proyek
   Beberapa proyek komersial seperti mall, rumah sakit, atau bandara menginginkan tampilan panel yang lebih rapi, simetris, atau berwarna khusus. Panel kustom dapat disesuaikan baik dari ukuran, bahan, warna, hingga sistem bukaan pintu.
4. Peningkatan Level Proteksi dan Integrasi
   Panel outdoor, area berdebu, atau lokasi yang rentan terhadap korosi sering membutuhkan material dan desain khusus seperti stainless steel IP65, sistem pendingin terintegrasi, hingga rak modular. Semua ini memerlukan ukuran non-standar.
5. Sistem Modular & Knock-Down
   Beberapa proyek besar menggunakan sistem modular atau panel knock-down yang dapat dirakit di lokasi. Panel ini dirancang dalam modul terpisah, sehingga ukurannya disesuaikan untuk memudahkan transportasi dan instalasi di lapangan.

Dengan kustomisasi, panel listrik tidak hanya berfungsi tetapi juga adaptif terhadap kondisi proyek yang kompleks dan dinamis.

---

Penutup: Dimensi Panel Listrik dan Efisiensi Instalasi

Dimensi panel listrik tidak hanya berkaitan dengan lebar, tinggi, atau kedalaman fisik—lebih dari itu, ukuran yang tepat mencerminkan efisiensi, keamanan, dan kesiapan sistem kelistrikan dalam menghadapi tantangan jangka panjang. Ketepatan dalam menentukan ukuran panel berdampak langsung pada kinerja instalasi, kemudahan pemeliharaan, serta potensi ekspansi sistem di masa depan.

Panel yang terlalu kecil memang terlihat ekonomis pada awalnya, tetapi dapat menimbulkan berbagai masalah seperti overheating, penataan kabel yang tidak teratur, dan kesulitan saat menambah beban. Sebaliknya, panel yang terlalu besar akan memakan ruang dan biaya yang tidak perlu. Di sinilah pentingnya melakukan perhitungan kebutuhan daya, komponen, serta mempertimbangkan ruang cadangan sebelum memutuskan ukuran akhir.

Dalam proses instalasi, panel dengan ukuran yang ideal memberikan ruang kerja yang aman dan nyaman bagi teknisi. Penataan kabel menjadi lebih teratur, ventilasi terjaga, dan troubleshooting dapat dilakukan dengan lebih cepat. Hal ini berdampak langsung pada efisiensi waktu pemasangan, pengurangan risiko gangguan sistem, dan penghematan biaya operasional.

Khusus untuk proyek berskala besar atau area dengan keterbatasan ruang, opsi kustomisasi panel non-standar sangat bermanfaat. Fleksibilitas dalam desain ukuran memungkinkan panel tetap optimal tanpa harus mengorbankan performa atau keamanan.

Sebagai penutup, ukuran panel listrik yang tepat adalah hasil dari perencanaan yang cermat—menggabungkan aspek teknis, standar keselamatan, dan efisiensi ruang. Dengan pendekatan yang tepat, panel listrik akan menjadi investasi strategis yang mendukung keandalan sistem listrik secara keseluruhan.

---
