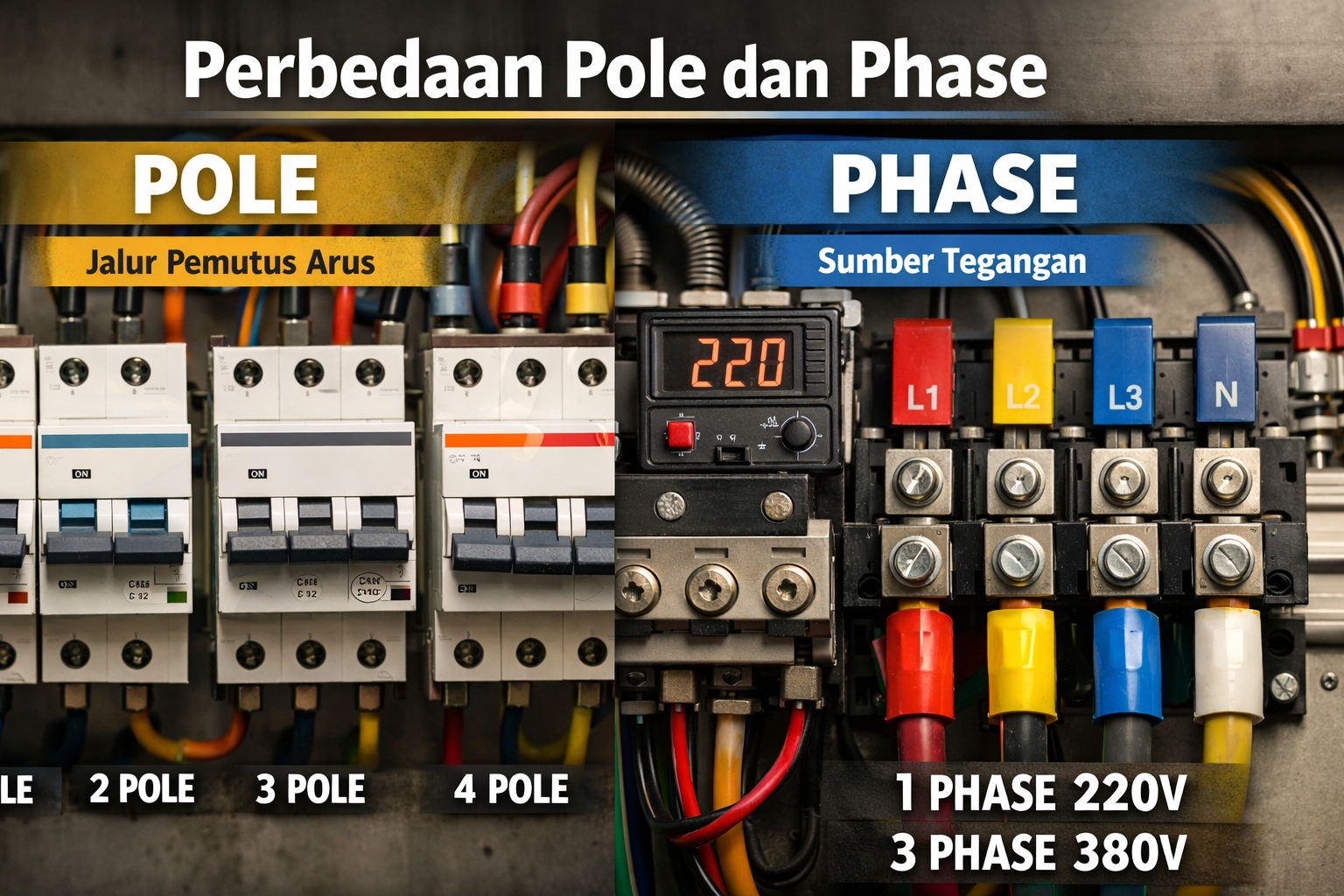

Jangan Sampai Keliru! Ini Perbedaan Pole dan Phase dalam Sistem Kelistrikan Industri

Dalam dunia kelistrikan industri, pemahaman istilah teknis bukan sekadar teori, melainkan fondasi utama dalam membangun sistem yang aman, efisien, dan andal. Salah satu istilah yang paling sering disalahpahami adalah perbedaan pole dan phase.

Banyak teknisi pemula—bahkan sebagian praktisi—masih menganggap pole dan phase adalah hal yang sama. Padahal keduanya memiliki fungsi, konsep, serta aplikasi yang sangat berbeda dalam instalasi listrik, khususnya pada panel distribusi, proteksi, hingga sistem tenaga industri.

Kesalahan memahami perbedaan pole dan phase dalam sistem kelistrikan industri dapat berakibat fatal, mulai dari kegagalan proteksi, kerusakan alat, hingga risiko kecelakaan kerja.

Melalui artikel ini, Anda akan mendapatkan penjelasan lengkap, praktis, dan aplikatif—sekaligus memahami pentingnya peran panel maker profesional seperti CV. Kanar Angkasa Electrical dalam memastikan spesifikasi panel sesuai standar keselamatan dan kebutuhan industri.

Galeri

Pengertian Pole dalam Sistem Kelistrikan

Definisi Pole

Pole adalah jumlah jalur penghantar (konduktor) yang dapat diputus oleh sebuah circuit breaker dalam satu waktu. Dengan kata lain, pole berkaitan langsung dengan kemampuan alat proteksi dalam memutus aliran listrik.

Contohnya pada MCB atau MCCB:

• 1 Pole → memutus 1 jalur
• 2 Pole → memutus 2 jalur
• 3 Pole → memutus 3 jalur
• 4 Pole → memutus 3 phase + netral

Pemahaman ini menjadi dasar penting dalam memahami perbedaan pole dan phase karena pole tidak berbicara tentang sumber listrik, melainkan jalur yang diputus.

Jenis-Jenis Pole pada Breaker

1. Single Pole (1P)

Digunakan pada instalasi 1 phase untuk memutus jalur phase saja.

2. Double Pole (2P)

Memutus phase dan netral secara bersamaan, meningkatkan keamanan.

3. Triple Pole (3P)

Digunakan pada sistem 3 phase tanpa netral.

4. Four Pole (4P)

Memutus 3 phase + netral sekaligus—umum pada panel industri dan genset.

Fungsi Pole dalam Proteksi

Beberapa fungsi utama pole:

• Memutus arus saat overload
• Mengamankan saat short circuit
• Mengisolasi sumber listrik saat maintenance
• Melindungi peralatan & manusia

Di sinilah pentingnya memahami perbedaan pole dan phase agar proteksi bekerja optimal.

Pengertian Phase dalam Sistem Kelistrikan

Definisi Phase

Phase adalah jumlah sumber tegangan listrik yang digunakan dalam suatu sistem distribusi.

Secara umum ada dua jenis:

• 1 Phase
• 3 Phase

Phase berhubungan dengan suplai daya dari PLN atau genset, bukan dari alat proteksi.

Sistem 1 Phase

Karakteristik:

• Tegangan 220–230V
• Digunakan di rumah, kantor kecil
• Beban ringan–menengah

Contoh beban:

• Lampu
• AC split
• Peralatan rumah tangga

Sistem 3 Phase

Karakteristik:

• Tegangan 380–415V
• Daya besar
• Stabil untuk motor & mesin

Digunakan pada:

• Pabrik
• Gedung bertingkat
• Rumah sakit
• Data center

Memahami sistem ini membantu membaca perbedaan pole dan phase dalam instalasi listrik secara praktis.

Perbedaan Pole dan Phase Secara Mendasar

Berikut penjelasan inti yang paling sering ditanyakan.

1. Dari Sisi Fungsi

Inilah inti perbedaan pole dan phase yang wajib dipahami.

2. Dari Sisi Aplikasi

• Pole → MCB, MCCB, ACB
• Phase → Instalasi kabel & sumber PLN

Contoh:

Panel 3 phase bisa memakai breaker 3P atau 4P.

3. Dari Notasi Penulisan

Kesalahan membaca notasi sering menyebabkan salah spesifikasi panel.

Hubungan Pole dan Phase dalam Instalasi Industri

Memahami perbedaan pole dan phase saja belum cukup—Anda juga harus tahu hubungan keduanya.

Kombinasi Umum

Kenapa Harus Sesuai?

Jika tidak sesuai:

• Arus tidak terputus sempurna
• Netral masih bertegangan
• Risiko sengatan listrik
• Peralatan rusak

Karena itu, panel industri wajib dirancang oleh profesional seperti CV. Kanar Angkasa Electrical agar spesifikasi pole & phase tepat.

Contoh Penerapan di Panel Listrik

1. Panel LVMDP & MDP

Menggunakan:

• Sistem 3 Phase
• Breaker 3P / 4P

Digunakan sebagai distribusi utama gedung & pabrik.

2. Panel ATS AMF

Panel perpindahan PLN–genset.

Umumnya memakai:

• 4 Pole breaker
• Tujuan: memutus netral & phase saat switching

Kesalahan memahami perbedaan pole dan phase di sini bisa menyebabkan backfeed berbahaya.

3. Panel MCC (Motor Control Center)

Motor industri selalu 3 phase.

Breaker yang dipakai:

• 3 Pole

Tujuannya memutus semua phase motor.

4. Panel Capacitor Bank

Digunakan untuk power factor correction.

Memakai:

• Sistem 3 Phase
• Breaker 3P / 4P

Risiko Jika Salah Memahami Pole dan Phase

Kesalahan spesifikasi bukan sekadar teknis—dampaknya besar.

1. Proteksi Tidak Sempurna

Breaker tidak memutus semua jalur.

2. Sengatan Listrik

Netral masih aktif saat maintenance.

3. Kerusakan Peralatan

Motor & inverter bisa terbakar.

4. Downtime Produksi

Panel trip berulang.

5. Tidak Lolos Inspeksi

Melanggar standar PUIL & K3.

Inilah mengapa edukasi perbedaan pole dan phase dalam sistem kelistrikan industri sangat krusial.

Cara Menentukan Pole dan Phase yang Tepat

1. Identifikasi Sumber Listrik

Apakah:

• 1 Phase?
• 3 Phase?

2. Hitung Beban

Meliputi:

• kW
• Arus
• Faktor daya

3. Tentukan Sistem Distribusi

Apakah memakai netral atau tidak.

4. Pilih Breaker Sesuai

Contoh:

• 3 Phase + Netral → 4P
• 3 Phase saja → 3P

5. Konsultasi Panel Maker

Di sinilah peran CV. Kanar Angkasa Electrical sangat penting.

Tim engineering akan:

• Membuat SLD
• Hitung beban
• Tentukan pole & phase
• Mendesain panel sesuai standar

Standar & Regulasi Terkait

Instalasi harus mengikuti regulasi:

1. PUIL (Persyaratan Umum Instalasi Listrik)

Standar wajib di Indonesia.

2. IEC Standard

Acuan internasional.

3. SPLN

Standar dari PLN.

4. K3 Kelistrikan

Keselamatan kerja wajib dipenuhi.

Semua desain panel di https://kae.co.id mengacu standar tersebut.

Peran Panel Maker Profesional

Memahami perbedaan pole dan phase saja tidak cukup tanpa eksekusi desain yang benar.

Panel maker berperan dalam:

1. Desain Engineering

Single line diagram & wiring.

2. Pemilihan Komponen

Breaker, busbar, kabel.

3. Fabrikasi Panel

Indoor & outdoor.

4. Testing & Commissioning

FAT & SAT.

CV. Kanar Angkasa Electrical berpengalaman dalam:

• Panel LVMDP
• ATS AMF
• Synchronizing
• MCC
• Capacitor Bank

Tips Memilih Panel Listrik yang Tepat

Agar spesifikasi pole & phase tidak salah:

✔ Cek Rating Breaker

Sesuaikan arus & phase.

✔ Pastikan Diagram Jelas

SLD harus detail.

✔ Gunakan Komponen Bersertifikat

Schneider, ABB, Siemens, dll.

✔ Pilih Panel Maker Berpengalaman

Seperti CV. Kanar Angkasa Electrical yang sudah menangani berbagai proyek industri di Indonesia.

Siap 👍 Berikut tambahan ±500 kata (tanpa menambah fokus keyword baru berlebihan, tetap menjaga density ≤2% dan menyatu dengan artikel sebelumnya).

Studi Kasus Implementasi di Lapangan

Agar pemahaman lebih aplikatif, mari kita lihat bagaimana implementasi konsep pole dan phase dalam proyek nyata di lingkungan industri.

Pada sebuah proyek pabrik manufaktur di Jawa Timur, sistem distribusi utama menggunakan suplai 3 phase dari PLN dengan cadangan genset 1000 kVA. Saat proses audit instalasi lama, ditemukan bahwa breaker incoming genset hanya menggunakan 3 pole, sementara sistem menggunakan netral yang terhubung ke grounding.

Secara fungsi, breaker tersebut memang mampu memutus tiga jalur phase, tetapi netral tetap terhubung saat proses perpindahan sumber listrik. Kondisi ini menimbulkan risiko backfeed dan beda potensial yang berbahaya bagi teknisi maupun peralatan sensitif seperti PLC dan inverter.

Setelah dilakukan evaluasi engineering, spesifikasi proteksi diperbarui menggunakan 4 pole ACB pada panel ATS AMF. Dengan pemutusan netral secara bersamaan, sistem switching menjadi lebih aman, stabil, dan memenuhi standar keselamatan kerja.

Kasus seperti ini sering terjadi di lapangan, terutama pada instalasi lama yang belum mengikuti standar desain terbaru. Di sinilah pentingnya audit panel dan evaluasi spesifikasi oleh tenaga profesional.

Pengaruh terhadap Efisiensi dan Keandalan Sistem

Selain aspek keselamatan, pemilihan konfigurasi proteksi yang tepat juga berpengaruh terhadap performa sistem secara keseluruhan.

Beberapa dampak positif jika spesifikasi sudah sesuai antara lain:

1. Distribusi Beban Lebih Stabil

Sistem 3 phase yang diproteksi dengan breaker sesuai mampu menyeimbangkan beban, sehingga mengurangi panas berlebih pada kabel dan busbar.

2. Umur Peralatan Lebih Panjang

Motor, trafo, dan mesin produksi bekerja dalam suplai tegangan yang stabil sehingga tidak cepat mengalami degradasi isolasi.

3. Minim Gangguan Operasional

Trip yang disebabkan oleh ketidakseimbangan atau kegagalan proteksi bisa ditekan secara signifikan.

4. Efisiensi Energi Lebih Baik

Kehilangan daya akibat panas dan arus bocor dapat diminimalkan.

Dalam jangka panjang, desain panel yang benar bukan hanya soal keamanan, tetapi juga investasi efisiensi biaya operasional.

Pentingnya Dokumentasi dan Labeling Panel

Satu aspek yang sering diabaikan dalam instalasi industri adalah dokumentasi teknis. Padahal, kejelasan informasi pada panel sangat membantu proses operasional maupun troubleshooting.

Dokumentasi yang wajib tersedia meliputi:

• Single Line Diagram (SLD)
• Wiring Diagram
• Data Sheet Breaker
• Nameplate Panel
• Label Phase & Netral

Label yang jelas memudahkan teknisi saat melakukan:

• Isolasi peralatan
• Maintenance berkala
• Penggantian komponen
• Penanganan gangguan darurat

Panel tanpa dokumentasi ibarat mesin tanpa buku manual—berisiko tinggi saat terjadi kesalahan penanganan.

Dukungan Layanan Engineering Terintegrasi

Dalam proyek kelistrikan modern, kebutuhan tidak berhenti pada fabrikasi panel saja. Industri membutuhkan mitra yang mampu memberikan solusi menyeluruh dari hulu ke hilir.

Layanan terintegrasi biasanya mencakup:

1. Survey & Site Assessment
   Analisa kondisi eksisting dan kebutuhan beban.
2. Perencanaan Desain
   Meliputi SLD, layout panel, hingga simulasi beban.
3. Fabrikasi & Assembly
   Dikerjakan sesuai standar mutu dan keselamatan.
4. Factory Acceptance Test (FAT)
   Pengujian fungsi sebelum pengiriman.
5. Installation & Commissioning
   Memastikan sistem berjalan optimal di lapangan.
6. After Sales Service
   Maintenance, troubleshooting, dan upgrade sistem.

Pendekatan menyeluruh ini memastikan setiap aspek instalasi—mulai dari proteksi, distribusi, hingga keandalan operasional—berjalan sesuai perencanaan awal.

FAQ – Pertanyaan yang Sering Ditanyakan

Kesimpulan

Memahami perbedaan pole dan phase adalah fondasi penting dalam sistem kelistrikan industri. Pole berkaitan dengan jumlah jalur yang diputus oleh breaker, sedangkan phase berkaitan dengan sumber tegangan listrik.

Kesalahan memahami keduanya dapat menyebabkan:

• Proteksi gagal
• Kerusakan alat
• Risiko kecelakaan
• Downtime produksi

Karena itu, perencanaan panel listrik tidak boleh sembarangan. Dibutuhkan perhitungan teknis, standar keselamatan, serta pengalaman engineering yang matang.

Jika Anda membutuhkan pembuatan panel listrik dengan spesifikasi pole dan phase yang tepat, CV. Kanar Angkasa Electrical siap membantu mulai dari desain, fabrikasi, hingga commissioning.

Kunjungi website resmi:
👉 https://kae.co.id

Dapatkan konsultasi teknis terbaik untuk memastikan sistem kelistrikan Anda aman, efisien, dan sesuai standar industri.
