Ampere Meter Fungsi Krusial dalam Monitoring Arus Panel Listrik

Dalam sistem kelistrikan modern, pengukuran bukan sekadar aktivitas teknis, melainkan bagian penting dari strategi menjaga keandalan instalasi. Salah satu parameter paling krusial yang harus dipantau adalah arus listrik. Di sinilah peran ampere meter menjadi sangat vital, khususnya pada panel distribusi, panel kontrol, maupun panel industri.

Tanpa monitoring arus yang akurat, berbagai risiko dapat muncul, mulai dari overload, kerusakan kabel, hingga kegagalan operasional peralatan listrik. Banyak kasus downtime industri terjadi bukan karena desain sistem yang buruk, melainkan karena kurangnya pemantauan arus secara real-time.

Melalui artikel ini, kita akan membahas secara komprehensif fungsi, cara kerja, jenis, hingga penerapan alat ukur arus pada panel listrik, sekaligus bagaimana memilih perangkat berkualitas untuk kebutuhan industri bersama CV. Kanar Angkasa Electrical.

Galeri

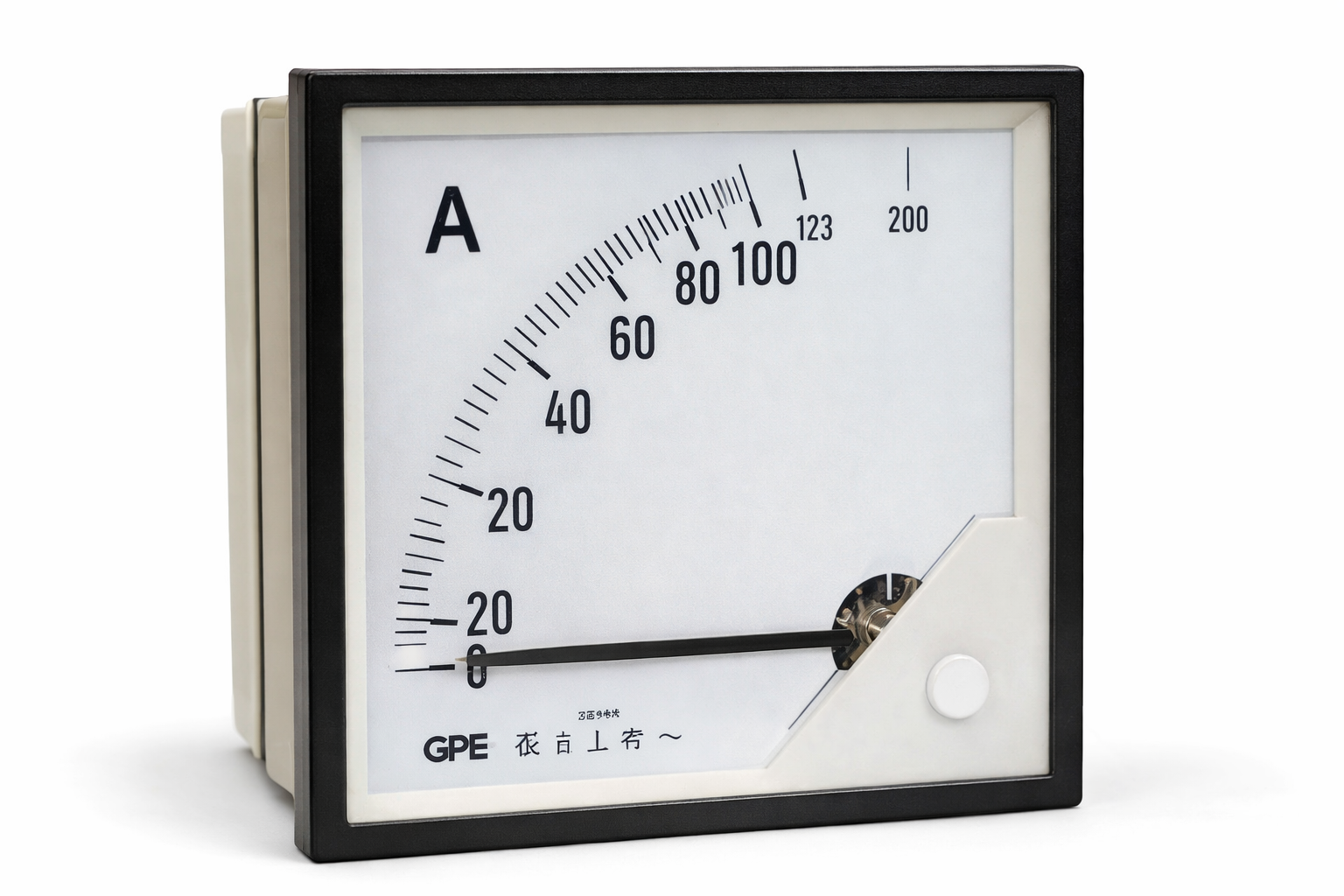

Apa Itu Ampere Meter

Secara definisi, ampere meter adalah alat ukur listrik yang digunakan untuk mengetahui besaran arus yang mengalir dalam suatu rangkaian. Satuan yang digunakan adalah ampere (A), sesuai dengan standar internasional pengukuran arus listrik.

Alat ini dipasang secara seri dalam rangkaian atau melalui bantuan trafo arus (CT) pada sistem berkapasitas besar. Fungsinya bukan hanya membaca angka, tetapi juga menjadi indikator kesehatan beban listrik secara keseluruhan.

Dalam instalasi panel profesional, alat ukur arus hampir selalu terpasang berdampingan dengan pengukur tegangan dan frekuensi.

Prinsip Kerja Ampere Meter

Cara kerja alat ukur arus bergantung pada jenis teknologinya.

1. Elektromagnetik

Memanfaatkan gaya magnet dari arus yang mengalir untuk menggerakkan jarum indikator.

2. Moving Coil

Menggunakan kumparan bergerak dengan akurasi lebih tinggi, umum pada sistem DC.

3. Digital Sensor

Menggunakan sensor elektronik yang dikonversi menjadi tampilan angka pada layar.

Teknologi digital kini lebih banyak digunakan karena presisi, kemudahan baca, dan kompatibilitas dengan sistem monitoring modern.

Fungsi Krusial Ampere Meter pada Panel Listrik

Monitoring Beban Listrik

Fungsi utama ampere meter panel adalah memantau besar arus pada setiap jalur distribusi. Data ini membantu teknisi mengetahui apakah beban masih dalam batas aman.

Deteksi Overload

Ketika arus melebihi kapasitas desain, indikator akan menunjukkan kenaikan signifikan. Ini menjadi alarm awal sebelum proteksi seperti MCCB trip.

Menjaga Keseimbangan Fasa

Pada sistem 3 phase, keseimbangan arus R-S-T sangat penting. Ketidakseimbangan dapat menurunkan efisiensi motor dan mempercepat kerusakan.

Validasi Kinerja Sistem

Saat commissioning panel, teknisi menggunakan pembacaan arus untuk memastikan seluruh rangkaian bekerja sesuai desain.

Jenis-Jenis Ampere Meter

Analog

Masih banyak digunakan karena sederhana dan tahan gangguan. Jarum menunjukkan skala arus secara langsung.

Digital

Lebih presisi dan mudah dibaca. Banyak dilengkapi backlight serta alarm.

Panel Meter

Terpasang permanen pada pintu panel sebagai indikator monitoring.

Clamp Meter (Pendukung)

Digunakan tanpa memutus kabel, cocok untuk maintenance.

Cara Kerja Ampere Meter di Panel Distribusi

Pada panel industri, pengukuran tidak dilakukan langsung, melainkan melalui Current Transformer (CT).

CT berfungsi menurunkan arus besar menjadi skala kecil yang aman dibaca alat ukur.

Contoh:

• Arus asli: 500 A
• Rasio CT: 500/5
• Pembacaan meter: 5 A = 500 A aktual

Karena itu, kesesuaian rasio CT dan alat ukur sangat menentukan akurasi.

Pentingnya Monitoring Arus dalam Sistem Industri

Monitoring arus bukan hanya soal angka, tetapi berkaitan langsung dengan performa operasional.

Pencegahan Kerusakan Mesin

Motor listrik sangat sensitif terhadap arus berlebih.

Efisiensi Energi

Data arus membantu analisa konsumsi daya.

Stabilitas Produksi

Arus stabil = mesin stabil.

Proteksi Instalasi

Menghindari panas berlebih pada kabel dan busbar.

Panel produksi CV. Kanar Angkasa Electrical selalu dilengkapi sistem monitoring arus untuk memastikan keandalan suplai listrik klien industri.

Dampak Jika Panel Tanpa Monitoring Arus

Tanpa alat ukur arus, operator kehilangan visibilitas terhadap kondisi sistem.

Risiko yang mungkin terjadi:

• Overload tidak terdeteksi
• MCCB sering trip
• Kabel meleleh
• Trafo panas berlebih
• Downtime produksi

Monitoring menjadi investasi kecil dengan dampak perlindungan besar.

Kesalahan Umum dalam Penggunaan Ampere Meter

Salah Rasio CT

Rasio tidak sesuai membuat pembacaan melenceng jauh.

Wiring Tidak Tepat

Kesalahan polaritas memengaruhi akurasi.

Beban Melebihi Kapasitas

Alat bisa rusak jika dipaksakan.

Tidak Dikalibrasi

Deviasi pembacaan meningkat seiring waktu.

Karena itu, instalasi alat ukur arus di panel harus dilakukan oleh teknisi berpengalaman seperti tim CV. Kanar Angkasa Electrical.

Tips Memilih Ampere Meter Berkualitas

Pemilihan perangkat tidak boleh sembarangan.

Beberapa kriteria penting:

• Akurasi class meter
• Kompatibilitas CT
• Ketahanan suhu tinggi
• Material tahan getaran
• Sertifikasi standar internasional

Perangkat berkualitas memastikan monitoring tetap stabil dalam jangka panjang.

Aplikasi Ampere Meter pada Berbagai Panel

Alat ukur arus digunakan di berbagai jenis panel:

Panel LVMDP

Monitoring arus distribusi utama gedung.

Panel ATS AMF

Membaca beban saat perpindahan PLN–genset.

Panel Sinkron Genset

Menjaga keseimbangan beban antar unit.

Panel Distribusi Industri

Mengontrol beban mesin produksi.

Integrasi Monitoring Arus dengan Sistem Digital

Panel modern kini terintegrasi dengan sistem digital.

Data arus dapat ditampilkan melalui:

• HMI
• SCADA
• Power monitoring system
• IoT dashboard

Engineer bisa memantau dari ruang kontrol tanpa membuka panel.

Perawatan dan Kalibrasi Ampere Meter

Akurasi alat harus dijaga melalui maintenance rutin.

Langkah umum:

• Pembersihan debu panel
• Pengecekan terminal
• Verifikasi pembacaan
• Kalibrasi berkala

Perawatan ini memperpanjang usia pakai sekaligus menjaga keandalan sistem monitoring.

Kapan Ampere Meter Harus Diganti

Beberapa indikator penggantian:

• Display redup
• Jarum tidak stabil
• Deviasi pembacaan besar
• Body retak
• Overheat

Penggantian biasanya dilakukan saat upgrade panel atau retrofit sistem distribusi.

Strategi Optimasi Sistem Monitoring Arus pada Panel Modern

Dalam perkembangan teknologi kelistrikan, sistem monitoring tidak lagi dipandang sebagai komponen pelengkap, melainkan bagian dari strategi optimasi operasional. Banyak perusahaan kini menjadikan pemantauan arus sebagai indikator performa energi sekaligus efisiensi produksi.

Melalui data monitoring yang akurat, engineer dapat membaca pola konsumsi daya harian, mingguan, hingga tahunan. Informasi ini sangat berguna untuk menentukan strategi penghematan energi, penjadwalan operasi mesin, serta perencanaan ekspansi beban di masa depan.

Sebagai contoh, lonjakan arus pada jam tertentu bisa menandakan adanya beban puncak yang perlu didistribusikan ulang. Dengan analisa tersebut, perusahaan dapat menghindari biaya listrik berlebih sekaligus menjaga stabilitas jaringan internal.

Integrasi dengan Sistem Manajemen Energi

Pada fasilitas berskala besar seperti pabrik, rumah sakit, dan data center, pemantauan arus biasanya diintegrasikan dengan Energy Management System (EMS). Sistem ini mengumpulkan data dari berbagai panel distribusi lalu mengolahnya menjadi laporan komprehensif.

Laporan tersebut mencakup:

• Grafik konsumsi daya
• Profil beban
• Efisiensi penggunaan energi
• Indikasi pemborosan listrik

Melalui pendekatan ini, monitoring tidak hanya bersifat teknis, tetapi juga strategis dalam menekan biaya operasional perusahaan.

Pengaruh Desain Panel terhadap Akurasi Pembacaan

Selain kualitas alat, desain panel juga memengaruhi stabilitas pembacaan arus. Tata letak komponen yang terlalu padat dapat meningkatkan suhu internal, sementara ventilasi yang buruk memicu penumpukan panas.

Suhu tinggi dalam panel berpotensi memengaruhi sensor dan perangkat monitoring. Karena itu, perancangan panel profesional biasanya mempertimbangkan:

• Sirkulasi udara
• Penempatan komponen
• Jarak antar perangkat
• Sistem pendingin panel

Desain yang tepat tidak hanya menjaga akurasi pembacaan, tetapi juga memperpanjang umur seluruh komponen kelistrikan.

Pentingnya Dokumentasi dan Labeling Sistem

Faktor lain yang sering diabaikan adalah dokumentasi teknis. Setiap jalur pengukuran arus idealnya memiliki label dan diagram yang jelas. Tujuannya untuk memudahkan teknisi saat melakukan pengecekan maupun troubleshooting.

Tanpa dokumentasi yang rapi, proses identifikasi beban bisa memakan waktu lama dan berisiko terjadi kesalahan analisa. Pada instalasi industri, kesalahan identifikasi jalur dapat berdampak pada penghentian produksi.

Karena itu, panel profesional selalu dilengkapi:

• Single line diagram
• Wiring diagram
• Label feeder
• Penandaan rasio trafo arus

Peran Audit Kelistrikan dalam Evaluasi Monitoring

Audit kelistrikan berkala menjadi langkah penting untuk memastikan sistem monitoring bekerja optimal. Audit ini biasanya dilakukan oleh tim internal maupun konsultan independen.

Beberapa aspek yang diperiksa meliputi:

• Kesesuaian pembacaan dengan alat referensi
• Kondisi fisik perangkat monitoring
• Keakuratan rasio pengukuran
• Stabilitas data historis

Hasil audit akan menjadi dasar rekomendasi perbaikan maupun upgrade sistem distribusi listrik.

Masa Depan Teknologi Monitoring Arus

Ke depan, teknologi monitoring diprediksi semakin terintegrasi dengan kecerdasan buatan dan analisa prediktif. Sistem tidak hanya menampilkan data, tetapi juga mampu memberikan peringatan dini sebelum terjadi gangguan.

Dengan algoritma tertentu, sistem dapat membaca pola anomali, memprediksi potensi overload, hingga merekomendasikan redistribusi beban otomatis. Inovasi ini akan sangat membantu industri dalam menjaga kontinuitas operasional tanpa gangguan listrik.

Transformasi digital di sektor kelistrikan menunjukkan bahwa monitoring bukan lagi sekadar alat bantu teknisi, melainkan bagian dari ekosistem smart power management yang lebih luas.

FAQ (Frequently Asked Questions)

Kesimpulan

Keandalan sistem kelistrikan sangat bergantung pada akurasi monitoring arus. Dengan pemasangan ampere meter yang tepat, operator dapat mendeteksi overload lebih dini, menjaga keseimbangan beban, serta mencegah kerusakan instalasi.

Mulai dari panel distribusi gedung hingga industri manufaktur, alat ukur arus menjadi komponen vital yang tidak terpisahkan. Pemilihan perangkat berkualitas, instalasi sesuai standar, serta kalibrasi berkala adalah kunci menjaga performa sistem.

Sebagai perusahaan panel maker berpengalaman, CV. Kanar Angkasa Electrical menghadirkan solusi panel listrik lengkap dengan sistem monitoring arus presisi untuk memastikan instalasi lebih aman, stabil, dan andal. Informasi layanan dapat diakses melalui https://kae.co.id.
