Deskripsi

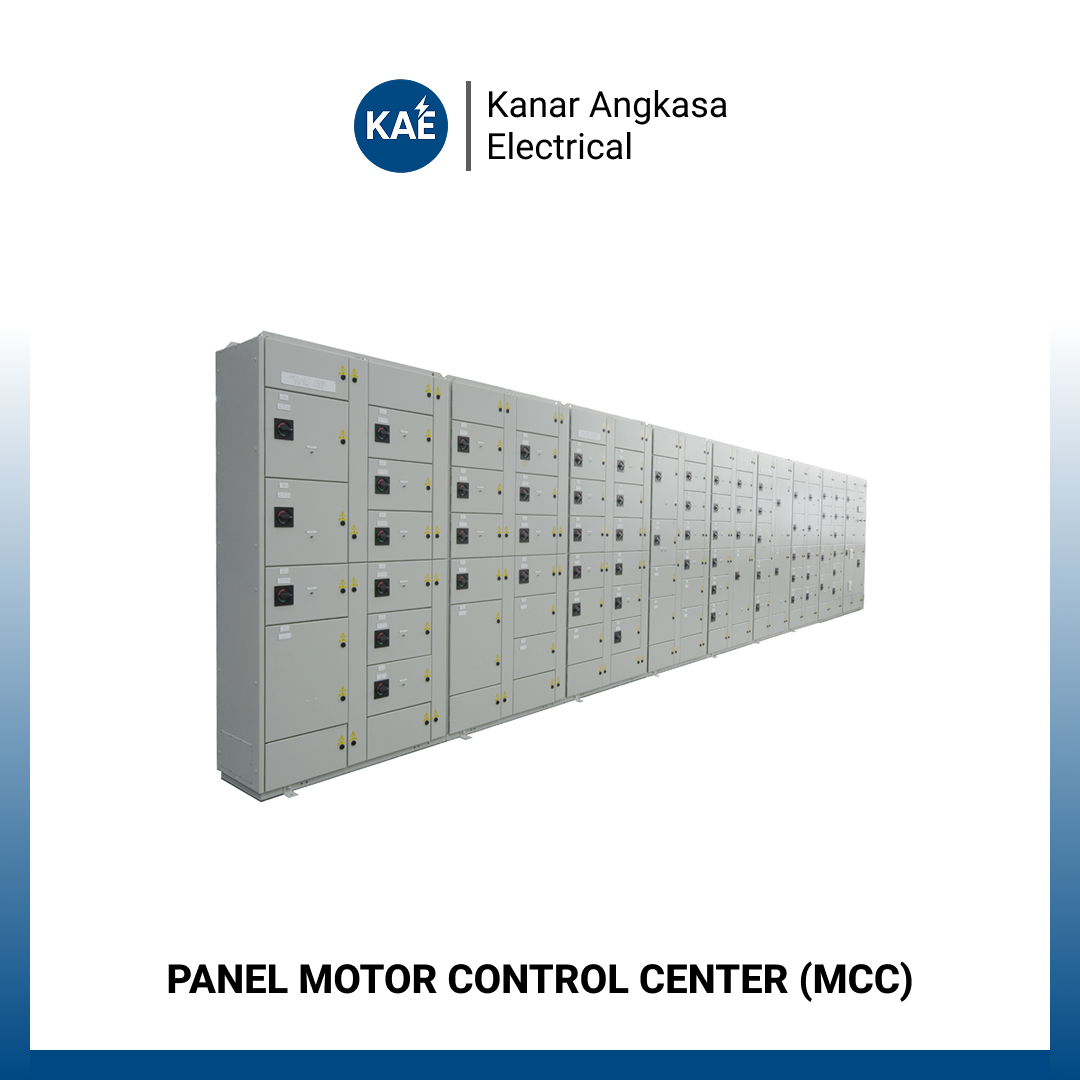

Panel Motor Control Center (MCC) adalah panel listrik yang dirancang untuk mengontrol, melindungi, dan mendistribusikan daya ke beberapa motor listrik dalam satu sistem terpusat. Panel ini umumnya digunakan pada industri manufaktur, gedung komersial, rumah sakit, instalasi pengolahan air (WWTP), pertambangan, hingga pabrik kelapa sawit. Dengan sistem modular (fixed atau withdrawable), MCC memudahkan pengoperasian, perawatan, dan pengembangan sistem di masa depan.
Di dalam Panel Motor Control Center (MCC) terdapat kombinasi komponen seperti MCCB/ACB, kontaktor, overload relay, soft starter atau inverter, serta sistem proteksi dan kontrol lainnya yang dirancang sesuai kebutuhan beban. Penggunaan MCC membuat instalasi motor lebih rapi, aman, efisien, dan terstandarisasi, sehingga meminimalkan risiko gangguan listrik serta mempermudah troubleshooting.
Tabel Komponen Panel Motor Control Center (MCC)
| No | Nama Komponen | Fungsi | Keterangan Umum |
|---|---|---|---|
| 1 | ACB / MCCB | Proteksi utama arus lebih & hubung singkat | Disesuaikan kapasitas total panel |
| 2 | Busbar Tembaga | Distribusi daya utama | Berlapis isolasi & tahan panas |
| 3 | MCCB Feeder | Proteksi tiap motor | Ukuran sesuai daya motor |
| 4 | Magnetic Contactor | Menghubungkan / memutus arus motor | Tipe AC-3 untuk motor |
| 5 | Thermal Overload Relay (TOR) | Proteksi beban lebih motor | Disetting sesuai arus nominal |
| 6 | Soft Starter (Opsional) | Starting halus, kurangi lonjakan arus | Untuk motor kapasitas besar |
| 7 | Inverter / VFD (Opsional) | Kontrol kecepatan motor | Untuk sistem variabel speed |
| 8 | Push Button & Selector Switch | Kontrol manual ON/OFF | Lokal di pintu panel |
| 9 | Pilot Lamp / Indicator | Indikator status motor | Running, Trip, Fault |
| 10 | Control Relay & Timer | Logika kontrol | Untuk sistem otomatis |
| 11 | PLC (Opsional) | Kontrol otomatis terprogram | Untuk sistem kompleks |
| 12 | Panel Enclosure | Box pelindung komponen | Indoor / Outdoor (IP42–IP55) |
Kisaran Harga Panel Motor Control Center (MCC)
Harga Panel Motor Control Center (MCC) sangat tergantung pada:
- Jumlah motor yang dikontrol
- Total kapasitas daya (Ampere)
- Tipe starter (DOL, Star Delta, Soft Starter, VFD)
- Sistem fixed atau withdrawable
- Spesifikasi enclosure (indoor/outdoor)
- Brand komponen (Schneider, ABB, Siemens, Fuji, dll)
Estimasi Kisaran Harga
| Tipe MCC | Kapasitas / Konfigurasi | Kisaran Harga |
|---|---|---|
| 2–3 Motor (DOL) | 30–100A | Rp 25 juta – Rp 45 juta |
| 4–6 Motor | 100–250A | Rp 45 juta – Rp 95 juta |
| 6–10 Motor | 250–630A | Rp 95 juta – Rp 250 juta |
| Sistem Soft Starter | Custom | Rp 150 juta – Rp 400 juta |
| Sistem VFD / PLC | Custom Industri | Rp 250 juta – Rp 800 juta+ |
| Withdrawable System | Industrial Heavy Duty | Mulai Rp 500 juta+ |
⚠️ Catatan: Harga dapat berubah tergantung spesifikasi teknis, material busbar, tingkat proteksi IP, serta permintaan custom desain.
