Deskripsi

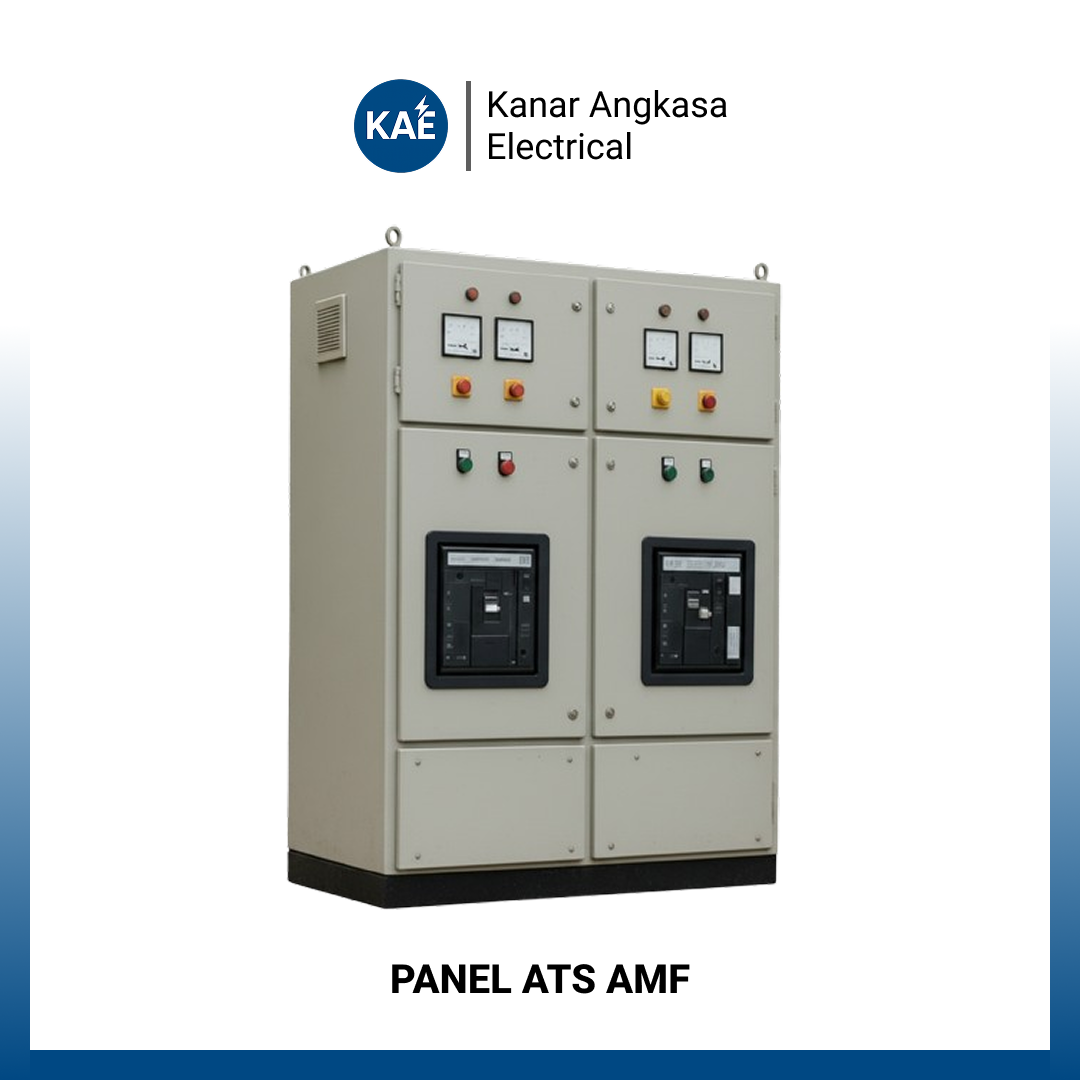

Panel ATS AMF 50 kVA merupakan perangkat penting dalam sistem kelistrikan modern yang dirancang untuk memastikan transisi daya secara otomatis antara sumber utama (PLN) dan genset cadangan. Ketika terjadi pemadaman dari sumber utama, sistem AMF (Automatic Main Failure) secara otomatis akan mendeteksi gangguan dan segera memberikan sinyal kepada genset untuk menyala, lalu memindahkan beban listrik dari PLN ke genset. Proses ini berlangsung cepat dan tanpa intervensi manual, sehingga kontinuitas pasokan listrik tetap terjaga. Begitu listrik dari PLN kembali stabil, sistem akan memindahkan beban kembali ke PLN dan mematikan genset dengan aman.
Panel ATS AMF 50 kVA, panel ini cocok digunakan di berbagai sektor seperti rumah sakit, pusat data, gedung perkantoran, hotel, pabrik, fasilitas umum, dan berbagai instalasi industri lainnya yang tidak boleh mengalami downtime listrik. Panel ini tidak hanya memberikan keandalan dalam sistem distribusi daya, tetapi juga membantu menghindari kerugian akibat terhentinya operasional karena listrik padam. Dilengkapi dengan panel kontrol digital, indikator status, alarm peringatan, dan sistem proteksi terhadap tegangan tidak stabil, lonjakan arus, serta gangguan lainnya, panel ini sangat andal dan mudah dioperasikan.
Selain efisien dan praktis, instalasi Panel ATS AMF 50 kVA juga meningkatkan keselamatan sistem kelistrikan secara keseluruhan. Desainnya kompak namun fungsional, memungkinkan pemasangan di ruang terbatas tanpa mengurangi performa. Keberadaan panel ini menjadi investasi penting bagi perusahaan atau institusi yang membutuhkan kestabilan dan keandalan listrik secara berkelanjutan, tanpa harus bergantung pada tindakan manual saat kondisi darurat.
Tabel Komponen Panel ATS AMF 50 kVA
| Komponen | Ukuran / Rating Umum |
|---|---|
| MCB/MCCB Input PLN | 80A – 100A |
| MCB/MCCB Input Genset | 80A – 100A |
| MCB/MCCB Output Beban | 80A – 100A |
| Kontaktor PLN | 100A |
| Kontaktor Genset | 100A |
| Mechanical Interlock | Tipe universal untuk 2 kontaktor |
| Modul AMF/ATS Controller | Smartgen / Deepsea / setara (model 6020/7320 / HGM series) |
| Battery Charger | 24V 10A (atau 12V 10A tergantung sistem genset) |
| Relay Control | 24VDC / 220VAC |
| Lampu Indikator | Ø22 mm, 220VAC |
| Selector Switch Auto–Off–Manual | Ø22 mm |
| Push Button Start/Stop | Ø22 mm |
| Voltmeter Digital | 3-phase 0–500V |
| Ammeter Digital | 0–150A (pakai CT 150/5A) |
| Current Transformer (CT) | 150/5A atau 200/5A (3 pcs) |
| Busbar Tembaga | 30 × 5 mm (atau sesuai kebutuhan thermal) |
| Terminal Block | 80A – 100A |
| Kabel Power NYY/NYAF | 25 mm² – 35 mm² (sesuaikan panjang & derating) |
| Grounding (Earthing) | Kabel 16 mm² – 25 mm² |
| Enclosure Panel Box | ± 100×80×30 cm, plat 1.5 mm, IP54/IP65 pilihan |
