Deskripsi

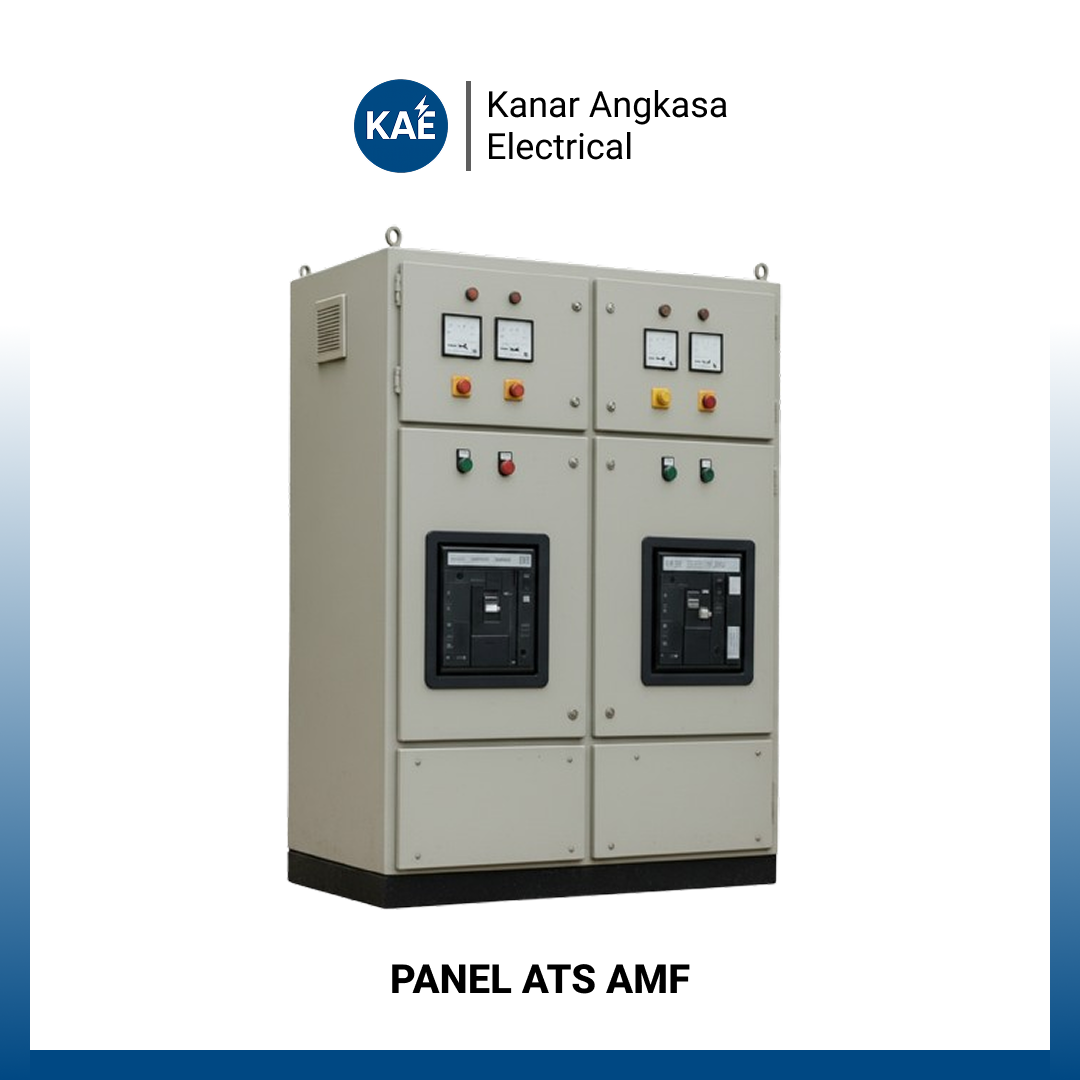

Panel ATS AMF 200 kVA merupakan perangkat penting dalam sistem kelistrikan modern yang dirancang untuk memastikan transisi daya secara otomatis antara sumber utama (PLN) dan genset cadangan. Ketika terjadi pemadaman dari sumber utama, sistem AMF (Automatic Main Failure) secara otomatis akan mendeteksi gangguan dan segera memberikan sinyal kepada genset untuk menyala, lalu memindahkan beban listrik dari PLN ke genset. Proses ini berlangsung cepat dan tanpa intervensi manual, sehingga kontinuitas pasokan listrik tetap terjaga. Begitu listrik dari PLN kembali stabil, sistem akan memindahkan beban kembali ke PLN dan mematikan genset dengan aman.

Panel ATS AMF 200 kVA, panel ini cocok digunakan di berbagai sektor seperti rumah sakit, pusat data, gedung perkantoran, hotel, pabrik, fasilitas umum, dan berbagai instalasi industri lainnya yang tidak boleh mengalami downtime listrik. Panel ini tidak hanya memberikan keandalan dalam sistem distribusi daya, tetapi juga membantu menghindari kerugian akibat terhentinya operasional karena listrik padam. Dilengkapi dengan panel kontrol digital, indikator status, alarm peringatan, dan sistem proteksi terhadap tegangan tidak stabil, lonjakan arus, serta gangguan lainnya, panel ini sangat andal dan mudah dioperasikan.

Selain efisien dan praktis, instalasi Panel ATS AMF 200 kVA juga meningkatkan keselamatan sistem kelistrikan secara keseluruhan. Desainnya kompak namun fungsional, memungkinkan pemasangan di ruang terbatas tanpa mengurangi performa. Keberadaan panel ini menjadi investasi penting bagi perusahaan atau institusi yang membutuhkan kestabilan dan keandalan listrik secara berkelanjutan, tanpa harus bergantung pada tindakan manual saat kondisi darurat.

Tabel Komponen Panel ATS AMF 200 kVA

Komponen	Ukuran / Rating Umum
MCB/MCCB Input PLN	320A – 400A
MCB/MCCB Input Genset	320A – 400A
MCB/MCCB Output Beban	320A – 400A
Kontaktor PLN	350A – 400A
Kontaktor Genset	350A – 400A
Mechanical Interlock	Tipe heavy-duty untuk 2 kontaktor
Modul AMF/ATS Controller	Deepsea / Smartgen / setara (model untuk aplikasi industri)
Battery Charger	24V 20A – 30A (atau 48V jika genset system 48V)
Relay Control	24VDC / 220VAC (relay proteksi & logika)
Lampu Indikator	Ø22 mm, 220VAC
Selector Switch Auto–Off–Manual	Ø22 mm heavy-duty
Push Button Start/Stop	Ø22 mm heavy-duty
Voltmeter Digital	3-phase 0–500V
Ammeter Digital	0–400A (pakai CT 400/5A)
Current Transformer (CT)	400/5A atau 500/5A (3 pcs)
Busbar Tembaga	50 × 8 mm atau 60 × 8 mm (sesuaikan thermal design)
Terminal Block	320A – 400A heavy-duty
Kabel Power NYY/NYAF	120 mm² – 185 mm² (sesuaikan panjang & derating)
Grounding (Earthing)	Kabel 50 mm² – 70 mm²
Enclosure Panel Box	± 140×120×40 cm, plat 1.5–2.0 mm, IP54/IP65 pilihan
