Dalam dunia kelistrikan modern, terutama di sektor industri dan komersial, kebutuhan akan sistem distribusi tenaga listrik yang efisien, stabil, dan aman semakin meningkat. Salah satu solusi paling umum yang digunakan untuk memenuhi kebutuhan tersebut adalah panel listrik 3 phase. Panel ini dirancang khusus untuk menangani arus tiga fasa (R, S, T) yang merupakan sistem standar dalam instalasi listrik skala besar, berbeda dengan sistem satu fasa yang biasa digunakan di rumah tangga.

---

Apa Itu Panel Listrik 3 Phase?

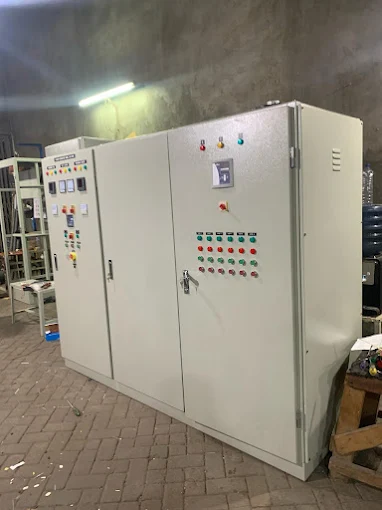

Panel listrik 3 phase adalah sebuah sistem distribusi tenaga listrik yang dirancang untuk mengatur, membagi, dan melindungi aliran listrik tiga fasa. Tiga fasa yang dimaksud biasanya dilambangkan sebagai R, S, dan T, dengan sudut fase masing-masing 120 derajat, menghasilkan arus yang lebih stabil dan seimbang. Panel ini digunakan untuk kebutuhan daya besar, seperti di pabrik, gedung perkantoran, hotel, hingga fasilitas komersial lainnya.

Berbeda dengan panel listrik 1 phase yang hanya memiliki dua jalur (phase dan netral), panel 3 phase memiliki tiga jalur arus aktif yang mampu mendistribusikan daya secara lebih efisien. Sistem ini menghasilkan daya yang lebih besar tanpa memerlukan peningkatan arus, sehingga kabel dan komponen lainnya dapat digunakan dalam ukuran yang lebih ekonomis.

Panel listrik 3 phase umumnya terdiri dari beberapa komponen utama, seperti MCB/MCCB (pemutus arus), contactor, thermal overload relay, busbar, alat ukur (voltmeter, amperemeter), dan enclosure atau box pelindung. Seluruh komponen ini disusun secara modular dalam sebuah box logam yang dirancang tahan terhadap gangguan eksternal seperti debu, air, atau getaran.

Fungsi utama panel ini adalah untuk menerima daya listrik dari sumber utama (seperti trafo atau genset), lalu mendistribusikannya ke berbagai beban dengan kontrol dan proteksi yang sesuai. Dalam instalasi kelistrikan modern, panel listrik 3 phase juga sering diintegrasikan dengan sistem kontrol otomatis menggunakan PLC atau sistem monitoring digital berbasis IoT.

Dengan kemampuannya untuk mengelola distribusi daya dalam jumlah besar secara aman dan efisien, panel listrik 3 phase menjadi salah satu infrastruktur penting dalam sistem kelistrikan bangunan dan industri.

---

---

Fungsi Panel Listrik 3 Phase dalam Instalasi Listrik

Panel listrik 3 phase memiliki peran yang sangat vital dalam sistem instalasi listrik, khususnya di lingkungan industri, gedung komersial, dan fasilitas berdaya besar lainnya. Fungsinya tidak hanya sekadar membagi arus listrik ke berbagai beban, tetapi juga menjaga kestabilan, keamanan, dan efisiensi distribusi daya secara keseluruhan.

1. Distribusi Tenaga Listrik

Fungsi utama dari panel ini adalah mendistribusikan daya listrik dari sumber utama (PLN, trafo, atau genset) ke berbagai perangkat atau sistem beban akhir. Dalam sistem 3 phase, beban dapat disebar secara merata ke masing-masing fasa, sehingga beban tidak timpang dan arus netral tetap stabil. Ini menghindari terjadinya overloading pada salah satu fasa.

2. Proteksi Sistem

Panel listrik 3 phase dilengkapi dengan komponen proteksi seperti MCB, MCCB, dan thermal overload relay yang berfungsi melindungi instalasi dari berbagai gangguan. Misalnya, saat terjadi hubung singkat atau lonjakan arus, breaker akan secara otomatis memutus aliran listrik untuk mencegah kerusakan lebih lanjut pada peralatan.

3. Monitoring dan Kontrol

Panel ini biasanya memiliki alat ukur seperti voltmeter, amperemeter, dan indikator fasa yang memungkinkan teknisi memantau kondisi listrik secara real-time. Selain itu, dengan adanya kontaktor dan relay, panel juga dapat difungsikan sebagai sistem kontrol, baik secara manual maupun otomatis.

4. Integrasi Sistem

Panel 3 phase juga dapat diintegrasikan dengan sistem otomatisasi seperti PLC (Programmable Logic Controller), SCADA, atau sistem pemantauan IoT untuk kontrol dan analisis yang lebih canggih.

Dengan berbagai fungsi tersebut, panel listrik 3 phase menjadi tulang punggung sistem distribusi listrik yang handal dan aman.

---

---

Komponen-Komponen Panel Listrik 3 Phase

Panel listrik 3 phase terdiri dari berbagai komponen yang bekerja bersama dalam satu sistem untuk mengatur, mendistribusikan, dan melindungi arus listrik. Setiap komponen memiliki peran yang sangat spesifik untuk memastikan instalasi listrik berjalan aman, efisien, dan stabil.

1. MCB (Miniature Circuit Breaker)

Digunakan untuk melindungi beban kecil dari arus lebih dan hubungan pendek (short circuit). MCB bekerja secara otomatis memutus arus saat terjadi gangguan.

2. MCCB (Molded Case Circuit Breaker)

Memiliki fungsi serupa dengan MCB, tetapi mampu menangani arus yang lebih besar dan dilengkapi dengan setting proteksi termal dan magnetik yang lebih fleksibel.

3. Contactor

Berfungsi sebagai saklar otomatis untuk mengendalikan beban listrik, seperti motor atau lampu, melalui perintah manual atau dari sistem otomatis seperti PLC.

4. Thermal Overload Relay

Proteksi terhadap beban lebih (overload) pada motor atau peralatan listrik lain. Alat ini bekerja berdasarkan panas yang ditimbulkan oleh arus berlebih.

5. Busbar

Merupakan batang tembaga atau alumunium yang digunakan sebagai jalur distribusi arus dari sumber ke komponen lain dalam panel. Umumnya terdiri dari 3 fasa (R, S, T) dan netral.

6. Alat Ukur dan Indikator

Panel dilengkapi dengan voltmeter, amperemeter, indikator fasa, dan kadang juga kWh meter untuk monitoring arus dan tegangan secara real-time.

7. Enclosure (Box Panel)

Box pelindung yang terbuat dari logam atau plastik tahan api dengan standar IP tertentu, berfungsi melindungi komponen dari debu, air, dan sentuhan langsung.

Kombinasi dari komponen-komponen ini memungkinkan panel listrik 3 phase bekerja secara optimal untuk kebutuhan distribusi dan proteksi dalam instalasi listrik skala besar.

---

Cara Kerja Panel Listrik 3 Phase

Cara kerja panel listrik 3 phase didasarkan pada prinsip distribusi dan pengendalian arus listrik tiga fasa (R, S, T) secara seimbang ke berbagai jenis beban listrik. Sistem ini dirancang untuk menangani daya besar secara efisien dan stabil, terutama dalam aplikasi industri dan bangunan komersial.

1. Penerimaan Arus dari Sumber

Pertama, panel menerima pasokan listrik tiga fasa dari sumber utama, seperti trafo distribusi atau genset. Arus listrik ini masuk ke terminal utama panel melalui kabel power besar yang terkoneksi dengan MCB atau MCCB utama sebagai pengaman awal.

2. Proteksi Awal dan Pengukuran

Sebelum listrik disalurkan ke beban, arus melewati sistem proteksi berupa MCB/MCCB. Selain itu, alat ukur seperti voltmeter dan amperemeter membaca tegangan dan arus masing-masing fasa untuk memastikan keseimbangan dan kestabilan pasokan.

3. Distribusi ke Beban

Arus dari panel utama dialirkan melalui busbar ke berbagai output atau subpanel, yang selanjutnya mengalir ke peralatan seperti motor, lampu industri, AC, pompa air, dan mesin produksi. Distribusi dilakukan secara merata ke ketiga fasa agar beban tidak timpang (unbalanced load).

4. Kontrol Manual atau Otomatis

Panel juga dilengkapi dengan kontaktor dan relay yang memungkinkan pengendalian beban secara manual melalui switch, atau otomatis melalui timer, sensor, atau sistem PLC (Programmable Logic Controller).

5. Sistem Grounding dan Netral

Panel dilengkapi grounding dan jalur netral untuk menjaga keamanan dan kestabilan sistem. Grounding mencegah risiko kejutan listrik, sedangkan netral menjaga keseimbangan tegangan.

Dengan prinsip kerja ini, panel listrik 3 phase mampu menjaga efisiensi distribusi tenaga listrik sekaligus melindungi sistem dari potensi kerusakan.

---

Jenis Panel Listrik 3 Phase

Dalam sistem distribusi tenaga listrik, panel listrik 3 phase hadir dalam berbagai jenis sesuai dengan fungsinya di lapangan. Setiap jenis memiliki karakteristik, susunan komponen, dan peran yang berbeda, tergantung pada lokasi pemasangan serta kebutuhan beban. Berikut adalah beberapa jenis panel listrik 3 phase yang umum digunakan:

1. Main Distribution Panel (MDP)

Panel utama yang menerima daya langsung dari sumber listrik (trafo PLN atau genset), lalu mendistribusikannya ke sub-panel atau panel distribusi lainnya. MDP umumnya memiliki MCCB atau ACB sebagai proteksi utama, lengkap dengan pengukuran voltase, arus, frekuensi, hingga kWh meter.

2. Sub Distribution Panel (SDP)

Panel ini berada setelah MDP dan bertugas menyalurkan listrik ke zona-zona tertentu dalam gedung, seperti lantai, ruangan produksi, atau area khusus. Komponen utamanya adalah MCB, ELCB, serta terminal distribusi 3 phase.

3. Panel Auto Transfer Switch (ATS)

Digunakan untuk mengalihkan daya secara otomatis dari sumber utama ke genset saat terjadi pemadaman listrik PLN. Panel ATS 3 phase sangat penting untuk instalasi kritikal seperti rumah sakit, data center, dan pabrik.

4. Panel Kapasitor Bank

Digunakan untuk memperbaiki faktor daya (power factor) pada sistem 3 phase. Panel ini biasanya berisi kapasitor 3 phase, kontaktor, dan relay untuk pengaturan otomatis berdasarkan kebutuhan beban.

5. Panel Motor Control Center (MCC)

Digunakan untuk mengendalikan beberapa motor listrik secara terpusat. Panel MCC dilengkapi dengan contactor, thermal overload relay, dan proteksi lainnya untuk setiap motor.

6. Panel Synchronizing

Panel ini digunakan ketika dua atau lebih sumber listrik (misal: 2 genset atau genset dan PLN) ingin disinkronkan secara otomatis. Biasanya menggunakan PLC atau controller genset untuk mengatur timing, frekuensi, dan voltase.

Panduan Instalasi Panel Listrik 3 Phase

Instalasi panel listrik 3 phase merupakan proses yang harus dilakukan secara cermat dan sesuai standar keselamatan kelistrikan. Kesalahan dalam pemasangan bisa menyebabkan kerusakan alat, korsleting, bahkan kebakaran. Oleh karena itu, instalasi panel 3 phase harus dilakukan oleh teknisi profesional yang memahami prinsip kerja sistem tiga fasa.

1. Perencanaan Kapasitas Daya

Langkah pertama adalah menghitung total beban listrik yang akan digunakan. Misalnya, jika total beban adalah 30 kW dan tegangan sistem adalah 380V, maka dibutuhkan arus sekitar 45 Ampere per fasa. Dari perhitungan ini, ukuran MCB/MCCB, kabel, dan komponen lain bisa ditentukan.

2. Pemilihan Komponen Panel

Pilih komponen berkualitas dan bersertifikasi sesuai dengan daya dan jenis beban. Gunakan MCB/MCCB dengan kapasitas lebih besar dari beban puncak, serta kontaktor dan relay dengan rating arus yang sesuai.

3. Penempatan Panel

Panel sebaiknya dipasang di tempat yang kering, berventilasi baik, dan mudah dijangkau untuk perawatan. Hindari lokasi yang dekat dengan sumber air, uap panas, atau bahan mudah terbakar.

4. Pengkabelan dan Pengamanan

Lakukan pengkabelan sesuai standar PUIL atau IEC. Gunakan warna kabel sesuai fasa (R: Merah, S: Kuning, T: Biru, Netral: Hitam/Biru muda, Ground: Hijau-kuning). Semua sambungan harus dikencangkan dengan benar dan diberi label.

5. Grounding dan Netral

Sistem grounding sangat penting untuk keselamatan. Pastikan ground terhubung ke tanah dengan tahanan <5 ohm. Netral juga harus tersambung dengan baik ke titik netral trafo atau genset.

6. Pengujian dan Commissioning

Lakukan uji tegangan, uji beban, dan uji fungsi proteksi. Pastikan semua indikator berfungsi, tidak ada arus bocor, dan panel bekerja sesuai rencana.

---

Aplikasi Panel Listrik 3 Phase di Dunia Industri dan Komersial

Panel listrik 3 phase memainkan peran penting dalam mendukung operasional berbagai sektor industri dan komersial. Sistem distribusi listrik tiga fasa yang stabil dan efisien menjadikan panel ini sebagai solusi utama untuk mengelola pasokan daya dalam skala besar, baik secara otomatis maupun manual.

1. Industri Manufaktur dan Pabrik

Di lingkungan pabrik, panel 3 phase digunakan untuk mengoperasikan mesin-mesin berat seperti motor induksi, kompresor, conveyor, dan peralatan produksi lainnya. Distribusi beban yang merata antar fasa membantu menghindari ketimpangan arus, yang bisa merusak peralatan dan menyebabkan lonjakan tagihan listrik.

Panel di industri biasanya juga dilengkapi dengan kontrol otomatis menggunakan kontaktor dan thermal overload relay, serta sistem monitoring digital yang memudahkan teknisi memantau performa listrik secara real-time.

2. Gedung Perkantoran dan Komersial

Di gedung-gedung bertingkat, panel listrik 3 phase bertanggung jawab atas distribusi daya ke sistem pencahayaan, lift, AC sentral, fire alarm, dan sistem backup seperti UPS dan genset. Panel ini biasanya terintegrasi dalam sistem kelistrikan terpusat yang mudah dikendalikan dari ruang kontrol.

3. Hotel dan Apartemen

Kebutuhan daya yang tinggi di fasilitas hunian skala besar seperti hotel dan apartemen membuat penggunaan panel listrik 3 phase menjadi sangat relevan. Panel ini mendukung operasional sistem air panas, HVAC (Heating, Ventilation, Air Conditioning), pompa air, dan peralatan dapur komersial.

4. Perumahan Skala Besar dan Villa Mewah

Meskipun lebih jarang, beberapa rumah besar atau villa juga menggunakan panel listrik 3 phase, terutama jika memiliki sistem pencahayaan besar, lift rumah, kolam renang, atau dapur industri.

Dengan fleksibilitas dan kapabilitasnya, panel listrik 3 phase adalah elemen penting dalam menunjang infrastruktur kelistrikan di berbagai sektor.

---

Tips Memilih Panel Listrik 3 Phase Berkualitas

Memilih panel listrik 3 phase tidak bisa dilakukan sembarangan, karena berkaitan langsung dengan keamanan, efisiensi, dan kelangsungan operasional instalasi listrik. Panel yang salah spesifikasi atau bermutu rendah bisa menyebabkan gangguan listrik, kerusakan peralatan, bahkan risiko kebakaran. Berikut beberapa tips penting untuk memilih panel listrik 3 phase yang tepat dan berkualitas:

1. Sesuaikan dengan Kapasitas Daya

Hitung total beban listrik yang akan disuplai oleh panel. Pastikan semua komponen seperti MCCB, kabel, dan busbar memiliki rating arus minimal 20–30% di atas beban puncak. Ini penting untuk menghindari overload saat beban meningkat.

2. Pilih Komponen Berkualitas

Gunakan komponen dari merek ternama seperti Schneider, ABB, Siemens, Fuji, atau LS. Komponen asli memiliki umur pakai yang panjang, proteksi lebih akurat, dan telah teruji sesuai standar internasional (IEC, SNI).

3. Perhatikan Sertifikasi dan Standar

Pastikan panel dirancang dan dirakit oleh produsen yang memiliki pengalaman serta mengikuti standar kelistrikan nasional dan internasional. Sertifikat uji tahan arus, tahan panas, dan perlindungan IP (Ingress Protection) menjadi nilai tambah penting.

4. Desain Fleksibel dan Modular

Panel yang baik dirancang modular, memudahkan penambahan beban atau perubahan konfigurasi di masa depan. Panel juga harus memiliki ruang cukup agar tidak sesak, memudahkan perawatan, dan menjaga sirkulasi udara.

5. Sistem Proteksi Lengkap

Panel harus dilengkapi dengan proteksi overcurrent, short circuit, overload, serta sistem grounding yang benar. Tambahan seperti surge arrester dan indikator tegangan juga sangat membantu.

6. Pastikan Pemasangan oleh Teknisi Profesional

Panel terbaik sekalipun akan gagal berfungsi jika dipasang secara tidak benar. Gunakan jasa teknisi bersertifikat untuk instalasi, setting proteksi, dan pengujian awal.

---

Perawatan dan Troubleshooting Panel Listrik 3 Phase

Agar panel listrik 3 phase tetap berfungsi optimal dan aman dalam jangka panjang, diperlukan perawatan rutin dan kemampuan melakukan troubleshooting saat terjadi masalah. Panel yang dibiarkan tanpa pemeriksaan berkala sangat rentan mengalami kerusakan komponen, penurunan efisiensi, bahkan gangguan besar seperti kebakaran akibat short circuit.

Perawatan Berkala

1. Inspeksi Visual (1–3 bulan sekali):
   Periksa kondisi fisik komponen, kabel, dan koneksi. Cari tanda-tanda korosi, panas berlebih, atau kebocoran pada enclosure.
2. Pembersihan Panel:
   Gunakan blower atau vacuum untuk membersihkan debu di dalam panel. Debu yang menumpuk dapat menyebabkan overheating atau hubungan singkat antar komponen.
3. Pengecekan Koneksi Baut dan Terminal:
   Longgarnya koneksi terminal dapat memicu percikan api atau panas berlebih. Kencangkan kembali semua sekrup dan terminal.
4. Pengujian Fungsional Komponen Proteksi:
   Uji MCB, MCCB, relay, dan kontaktor secara berkala. Pastikan proteksi trip bekerja normal pada arus yang sesuai.
5. Kalibrasi Alat Ukur:
   Pastikan voltmeter, amperemeter, dan indikator fasa menunjukkan data yang akurat.

Troubleshooting Umum

• Panel Trip Mendadak:
  Cek beban yang tersambung, kemungkinan ada short circuit atau beban lebih.
• Lampu Indikator Mati:
  Bisa disebabkan fuse putus, wiring lepas, atau kerusakan pada modul indikator.
• Kontaktor Tidak Menyala:
  Periksa tegangan coil, terminal kontrol, dan kondisi relay.
• MCB Panas Berlebih:
  Mungkin terjadi karena arus beban mendekati atau melebihi rating, atau sambungan kabel tidak kencang.

Melakukan perawatan rutin bukan hanya menjaga keandalan sistem, tetapi juga mencegah downtime produksi atau gangguan operasional yang bisa berujung pada kerugian besar.

---

Kesimpulan

Panel listrik 3 phase merupakan salah satu elemen paling krusial dalam sistem instalasi listrik modern, terutama untuk lingkungan industri, komersial, dan hunian berdaya besar. Dengan kemampuan mendistribusikan daya secara merata melalui tiga jalur fasa (R, S, T), panel ini mampu mengurangi risiko ketimpangan beban, meningkatkan efisiensi energi, serta melindungi sistem dari berbagai gangguan kelistrikan.

Dari pembahasan sebelumnya, kita telah melihat bahwa panel listrik 3 phase bukan hanya alat distribusi daya, tetapi juga pusat kendali dan pengaman yang dapat bekerja secara manual maupun otomatis. Dengan dukungan komponen seperti MCCB, contactor, thermal overload relay, dan alat ukur yang terintegrasi, panel ini dapat diandalkan untuk mengatur aliran listrik dengan aman dan cerdas.

Instalasi panel yang tepat—mulai dari perencanaan kapasitas, pemilihan komponen, hingga sistem grounding dan pengujian—merupakan langkah awal dalam menciptakan sistem kelistrikan yang stabil dan tahan lama. Namun, perawatan berkala dan pemantauan performa juga tidak kalah penting untuk mencegah kerusakan, meminimalkan downtime, dan menghindari kerugian operasional.

Untuk Anda yang sedang membangun pabrik, gedung kantor, hotel, atau proyek skala besar lainnya, menggunakan panel listrik 3 phase adalah pilihan logis dan strategis. Pastikan Anda memilih produk berkualitas dan mempercayakan instalasi kepada teknisi profesional agar sistem kelistrikan Anda tetap andal dan aman.

Jika Anda membutuhkan panel listrik 3 phase custom, konsultasi teknis, atau jasa instalasi, jangan ragu untuk menghubungi penyedia panel listrik terpercaya di kota Anda. Investasi pada panel yang tepat hari ini akan melindungi aset dan produktivitas Anda di masa depan.

---
