Deskripsi

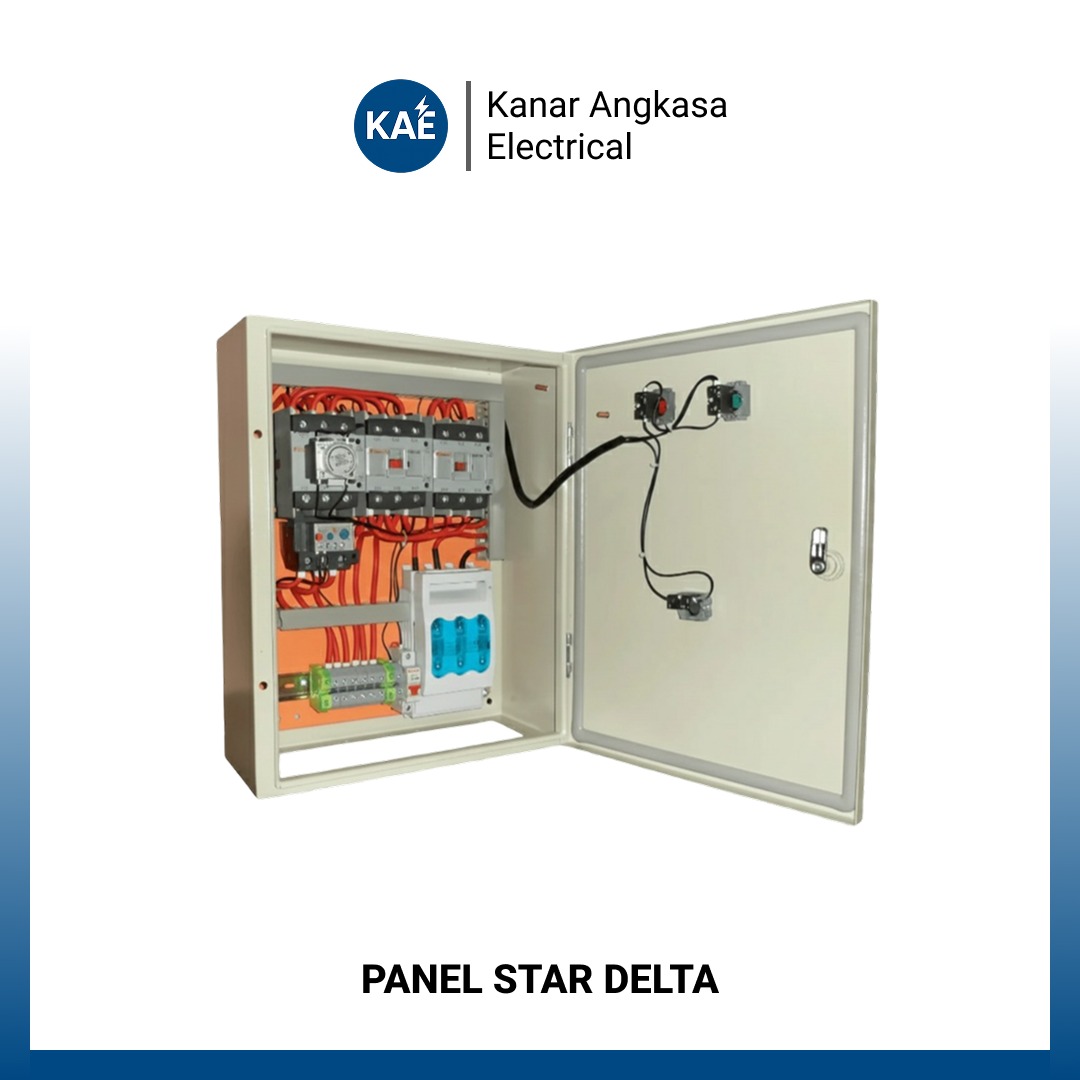

Panel Star Delta 22 kW adalah pilihan utama yang sangat direkomendasikan untuk pengoperasian motor industri berdaya menengah hingga besar, memastikan sistem kelistrikan beroperasi dengan lancar dan efisien bahkan dalam lingkungan produksi yang paling menuntut. Penggunaan metode starting Star-Delta pada motor berdaya tinggi (seperti 22 kW) menjadi krusial untuk mengatasi masalah arus starting yang tinggi yang dapat terjadi saat motor dihidupkan secara langsung (Direct Online atau DOL). Arus starting yang berlebihan tidak hanya membebani jaringan listrik utama, menyebabkan penurunan tegangan (voltage sag) yang dapat memengaruhi peralatan lain, tetapi juga mempercepat keausan mekanis pada motor itu sendiri.
Dengan Panel Star Delta 22 kW, motor akan dihidupkan dalam konfigurasi “bintang” (star) terlebih dahulu, yang secara efektif mengurangi arus starting hingga sepertiga dari arus DOL. Setelah motor mencapai sekitar 80% dari kecepatan nominalnya, panel akan secara otomatis beralih ke konfigurasi “segitiga” (delta), memungkinkan motor beroperasi dengan daya penuh. Proses transisi yang mulus ini meminimalkan lonjakan arus dan torsi, sehingga memperpanjang umur motor serta mengurangi stres pada komponen mekanis seperti gearbox dan belt.
Selain fungsi starting yang cerdas, Panel Star Delta 22 kW juga dilengkapi dengan berbagai fitur proteksi untuk menjamin keamanan dan keandalan operasional. Ini termasuk proteksi overload untuk mencegah motor bekerja melampaui batas kemampuannya, proteksi short circuit untuk melindungi dari hubungan arus pendek, dan proteksi phase loss untuk mencegah kerusakan akibat hilangnya salah satu fasa suplai listrik. Indikator status operasional yang jelas serta kemudahan dalam integrasi ke sistem kontrol industri (seperti PLC atau SCADA) menjadikannya solusi yang komprehensif. Dengan demikian, investasi pada Panel Star Delta 22 kW adalah langkah strategis untuk meningkatkan efisiensi energi, mengurangi biaya perawatan, dan memastikan keberlanjutan produksi di fasilitas industri Anda.
Tabel Komponen Panel Star Delta 22 kW
| Komponen | Spesifikasi / Tipe Umum |
|---|---|
| MCCB / MCB Utama | 3P, 63 โ 80 A |
| Magnetic Contactor (Main) | 3P, AC-3, min. 50โ65 A |
| Magnetic Contactor (Star) | 3P, AC-3, min. 50โ65 A |
| Magnetic Contactor (Delta) | 3P, AC-3, min. 50โ65 A |
| Thermal Overload Relay (TOR) | Range 32โ42 A (disesuaikan dengan arus motor) |
| Timer Star-Delta | Adjustable 0โ30 s / 0โ60 s |
| Push Button START | NO (Normally Open) |
| Push Button STOP | NC (Normally Closed) |
| Selector Switch | Auto / Manual |
| Lampu Indikator R-S-T | 220 VAC |
| Lampu Indikator RUN | 220 VAC |
| Terminal Block | 10โ80 A |
| Relay Kontrol (Opsional) | 1 set (auxiliary / mini relay) |
| Kabel Kontrol | NYAF 0,75โ2,5 mmยฒ |
| Kabel Daya Motor | NYY / NYYHY 16โ25 mmยฒ (disesuaikan panjang & kondisi instalasi) |
| Panel Box / Rak | Plat besi, indoor, IP42 / IP54 |
| Aksesoris Panel | Lug kabel, duct kabel, DIN rail, label, pengikat kabel |
Info Teknis Singkat
- Daya Motor: 22 kW
- Tegangan Kerja: 380โ415 VAC, 3 phase
- Arus Nominal Motor: ยฑ40โ45 A
- Sistem Starting: Star-Delta (Y-ฮ) untuk mengurangi lonjakan arus start
