Deskripsi

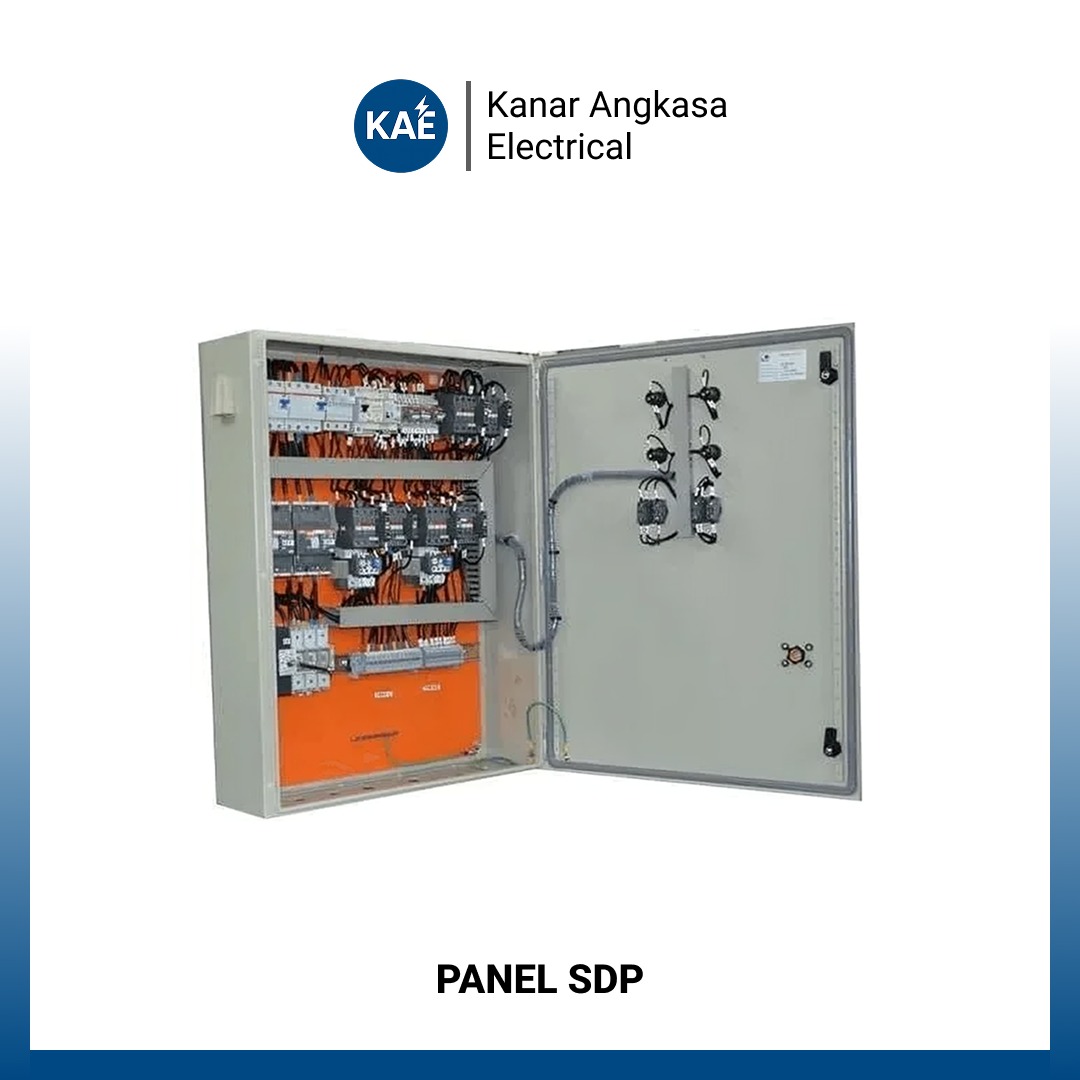

Panel SDP 225A (Sub Distribution Panel) ini adalah solusi distribusi daya yang ringkas namun tangguh, dirancang untuk menghadirkan kinerja tinggi dan keandalan dalam setiap sistem kelistrikan. Meskipun ukurannya lebih kecil dibandingkan panel distribusi utama, perannya sangat krusial dalam mendistribusikan daya listrik dari panel utama ke beban-beban spesifik di area tertentu, memastikan efisiensi dan keamanan operasional. Panel ini ideal untuk berbagai aplikasi, mulai dari rumah tinggal berdaya besar, kantor skala menengah, toko, hingga area spesifik di dalam pabrik atau fasilitas komersial.
Salah satu fitur menonjol dari Panel SDP 225A ini adalah perlindungan maksimal yang ditawarkannya. Dilengkapi dengan miniature circuit breakers (MCB) yang presisi, panel ini mampu mendeteksi dan mengisolasi secara cepat setiap kondisi arus berlebih atau hubungan singkat pada sirkuit yang terhubung, mencegah kerusakan pada peralatan dan meminimalkan risiko bahaya kebakaran. Selain itu, panel ini juga seringkali menyertakan residual current devices (RCD) atau ground fault circuit interrupters (GFCI) untuk proteksi terhadap kebocoran arus tanah, yang merupakan langkah vital dalam menjaga keamanan pengguna dari sengatan listrik.
Produk ini dirancang dengan material berkualitas tinggi dan rekayasa presisi untuk memenuhi standar keamanan dan durabilitas terbaik. Kotak panel yang kokoh melindungi komponen internal dari debu, kelembapan, dan benturan fisik, memastikan operasional yang stabil dalam jangka panjang. Pemasangan dan perawatannya pun dirancang agar mudah, mengurangi waktu downtime dan biaya operasional. Dengan semua fitur ini, Panel SDP 225A menjadi pilihan yang sangat cocok untuk berbagai lingkungan kerja yang membutuhkan distribusi daya yang efisien, aman, dan dapat diandalkan, memberikan ketenangan pikiran bagi para pengelola fasilitas.
Tabel Komponen Panel SDP 225A (120 – 130 kVA)
| Komponen Panel | Spesifikasi Umum |
|---|---|
| Panel Enclosure | Plat besi 1.5–2.0 mm, indoor / outdoor, finishing powder coating |
| Main MCCB | 3P 225A, breaking capacity sesuai sistem |
| Busbar Tembaga | 3 Phase + Netral, kapasitas min. 250–300A |
| Busbar Grounding | Tembaga, terhubung ke sistem pentanahan |
| MCCB Outgoing | 3P / 1P, 25A – 160A (sesuai pembagian beban) |
| MCB Outgoing | 1P / 3P, 6A – 63A (opsional sesuai desain) |
| DIN Rail | Standar DIN rail untuk MCB & aksesoris |
| Terminal Block | Terminal daya & kontrol |
| Voltmeter Analog/Digital | Monitoring tegangan antar fasa |
| Ammeter Analog/Digital | Monitoring arus beban (menggunakan CT) |
| Selector Switch | Pemilih pembacaan arus & tegangan |
| Current Transformer (CT) | Rasio disesuaikan (mis. 250/5A) |
| Pilot Lamp (R-S-T) | Indikator status fasa |
| Cable Gland | Disesuaikan ukuran kabel incoming & outgoing |
| Wiring Control | Kabel panel standar, tahan panas |
| Label & Nameplate | Identifikasi panel & sirkuit |
| Sistem Ventilasi | Louver / exhaust fan (opsional) |
Catatan Teknis:
- Daya 120 – 130 kVA setara dengan arus ±225A pada sistem 3 Phase 380–400V
- Jumlah dan rating outgoing feeder fleksibel mengikuti Single Line Diagram (SLD)
- Spesifikasi dapat dikustom sesuai standar PUIL, IEC, dan kebutuhan proyek
