Deskripsi

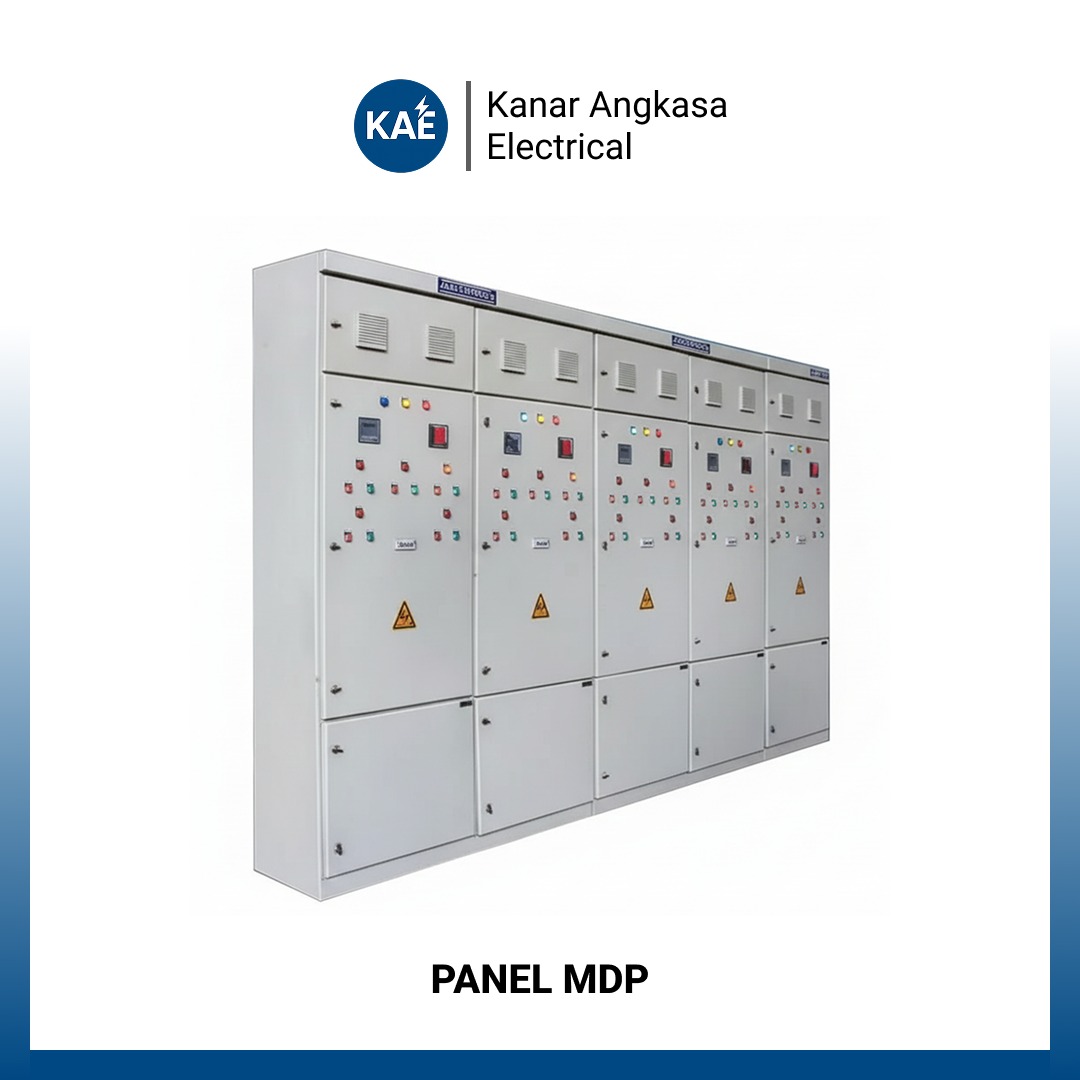

Panel MDP 320 A adalah panel distribusi utama yang kokoh dan krusial, dirancang khusus untuk secara efisien mengatur dan membagi daya listrik pada instalasi berskala besar. Dengan kapasitas impresif sebesar 320 Ampere, panel ini menjadi tulang punggung sistem kelistrikan di berbagai sektor, termasuk kompleks industri berat, pusat perbelanjaan besar, gedung pencakar langit, hingga infrastruktur data center. Perannya sangat vital dalam memastikan pasokan listrik yang stabil dan terdistribusi merata ke seluruh beban, mulai dari motor-motor berdaya tinggi, sistem HVAC yang kompleks, hingga ratusan atau bahkan ribuan titik lampu dan stopkontak.
Desain Panel MDP 320 A mengedepankan keandalan dan keamanan operasional. Panel ini dibangun dengan standar industri tertinggi, menggunakan material berkualitas yang tahan terhadap kondisi lingkungan yang menantang dan mampu menahan arus gangguan yang besar. Di dalamnya terdapat berbagai komponen proteksi mutakhir seperti air circuit breaker (ACB) atau molded case circuit breaker (MCCB) dengan kapasitas interupsi tinggi, yang secara sigap melindungi sistem dari kondisi overload dan short circuit yang berpotensi merusak. Sistem proteksi lainnya, seperti relay proteksi arus lebih, proteksi tegangan lebih/kurang, dan proteksi urutan fasa, juga terintegrasi untuk menjaga integritas seluruh instalasi listrik.
Selain fitur proteksi yang komprehensif, Panel MDP 320 A juga dilengkapi dengan sistem pengukuran dan monitoring yang canggih. Indikator visual dan digital memungkinkan personel teknis untuk memantau parameter kelistrikan vital seperti tegangan, arus, frekuensi, daya aktif, daya reaktif, dan faktor daya secara real-time. Beberapa panel bahkan mendukung integrasi dengan sistem Building Management System (BMS) atau SCADA, memungkinkan kontrol dan pemantauan jarak jauh serta analisis data energi yang mendalam. Hal ini sangat krusial untuk optimasi penggunaan energi, deteksi dini masalah, dan perencanaan perawatan prediktif, menjadikan Panel MDP 320 A sebagai investasi strategis untuk efisiensi, keamanan, dan keberlanjutan operasional jangka panjang.
Tabel Komponen Panel MDP 320A (170 – 180 kVA)
| Komponen Panel | Spesifikasi Umum |
|---|---|
| Panel Enclosure | Plat besi 2.0 mm, indoor/outdoor, powder coating, IP31–IP54 sesuai kebutuhan |
| Main MCCB / ACB | 3P 320A, breaking capacity sesuai sistem (opsional ACB untuk proteksi lebih tinggi) |
| Busbar Tembaga | 3 Phase + Netral, kapasitas min. 400A, berlapis isolasi PVC / enamel |
| Busbar Grounding | Tembaga, terhubung ke sistem pentanahan utama |
| MCCB Outgoing | 3P / 1P, 63A – 250A (sesuai pembagian beban cabang) |
| MCB Outgoing | 1P / 3P, 6A – 63A (opsional untuk cabang ringan) |
| DIN Rail | Standar DIN rail untuk MCB & aksesoris |
| Terminal Block | Terminal daya & kontrol |
| Voltmeter Digital / Analog | Monitoring tegangan antar fasa |
| Ammeter Digital / Analog | Monitoring arus beban (dengan CT) |
| Selector Switch | Pemilih pengukuran arus/tegangan |
| Current Transformer (CT) | Rasio disesuaikan (mis. 400/5A) |
| Pilot Lamp (R-S-T) | Indikator status fasa |
| Cable Gland | Disesuaikan ukuran kabel incoming & outgoing |
| Wiring Panel | Kabel panel standar, tahan panas |
| Label & Nameplate | Identitas panel & penandaan sirkuit |
| Sistem Ventilasi | Louver / exhaust fan sesuai kebutuhan panas panel |
Catatan Teknis:
- Daya 170 – 180 kVA setara arus ±320A pada sistem 3 Phase 380–400V
- Cocok untuk MDP gedung, pabrik, dan instalasi industri menengah
- Jumlah dan rating outgoing feeder mengikuti kebutuhan beban & Single Line Diagram (SLD)
- Desain panel dapat disesuaikan mengikuti PUIL, IEC, dan standar proyek industri
- Bisa dilengkapi ACB, busbar berlapis epoxy, dan monitoring cerdas untuk proyek besar
