Deskripsi

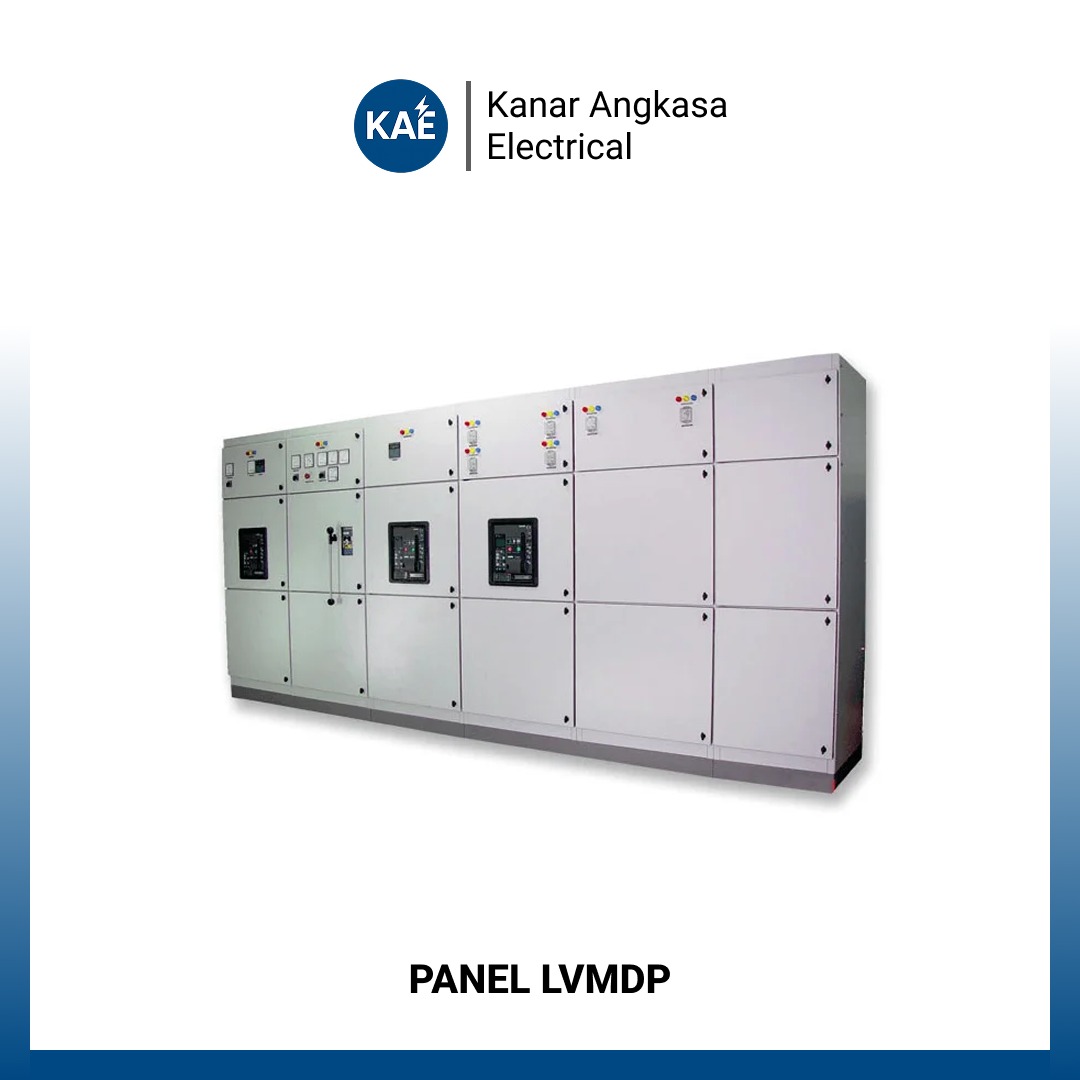

Panel LVMDP 2500A hadir sebagai solusi distribusi listrik yang optimal, dirancang untuk memenuhi kebutuhan daya mulai dari skala kecil hingga besar di berbagai jenis fasilitas. Ini bukan sekadar panel distribusi biasa; ia adalah inti dari sistem kelistrikan yang andal dan efisien, memastikan aliran daya yang stabil dan aman ke seluruh beban. Dengan kapasitas 2500 Ampere, panel ini mampu mengakomodasi beragam aplikasi, mulai dari bangunan komersial, gedung perkantoran, hingga fasilitas industri ringan.
Salah satu keunggulan utama dari Panel LVMDP 2500A terletak pada fitur proteksi yang kuat. Panel ini dilengkapi dengan berbagai komponen keamanan yang esensial, seperti circuit breaker berkualitas tinggi yang berfungsi sebagai pengaman utama terhadap kondisi arus berlebih dan hubung singkat. Selain itu, sistem ini terintegrasi dengan proteksi kebocoran tanah (ground fault protection) untuk mencegah bahaya sengatan listrik dan kerusakan peralatan. Adanya relay proteksi dan perangkat pengaman lainnya memastikan bahwa setiap anomali dalam sistem kelistrikan segera terdeteksi dan diatasi, meminimalkan risiko kerusakan pada peralatan dan menjaga keselamatan personel.
Tidak hanya mengutamakan keamanan, Panel LVMDP 2500A juga dibekali dengan sistem manajemen daya yang canggih. Ini memungkinkan pemantauan dan kontrol distribusi listrik secara presisi. Dengan instrumentasi yang terpasang, pengguna dapat memantau parameter kelistrikan penting seperti tegangan, arus, frekuensi, dan faktor daya secara real-time. Beberapa model bahkan dilengkapi dengan fitur metering cerdas yang membantu analisis konsumsi energi, memungkinkan identifikasi area yang tidak efisien dan implementasi strategi penghematan energi. Fleksibilitas dalam desain juga memungkinkan penyesuaian konfigurasi sesuai dengan kebutuhan spesifik instalasi, termasuk penambahan modul ekspansi di masa mendatang. Panel LVMDP 2500A adalah investasi jangka panjang untuk distribusi listrik yang efisien, aman, dan mudah dikelola.
Tabel Komponen Panel LVMDP 2500A (1.320 – 1.400 kVA)
| Komponen Panel | Spesifikasi Umum |
|---|---|
| Panel Enclosure | Plat besi 3–4 mm, indoor/outdoor, powder coating, IP31–IP54 sesuai kebutuhan |
| Main ACB | 3P 2500A, breaking capacity tinggi; ACB modular / draw-out direkomendasikan |
| Busbar Tembaga | 3 Phase + Netral, kapasitas min. 3000A, berlapis isolasi epoxy / enamel |
| Busbar Grounding | Tembaga tebal, terhubung ke sistem pentanahan utama |
| MCCB Outgoing | 3P / 1P, 100A – 2000A (sesuai pembagian beban cabang) |
| MCB Outgoing | 1P / 3P, 6A – 250A (opsional untuk cabang ringan) |
| DIN Rail | Standar DIN rail untuk MCB & aksesoris kontrol |
| Terminal Block | Terminal daya & kontrol |
| Voltmeter Digital / Analog | Monitoring tegangan antar fasa |
| Ammeter Digital / Analog | Monitoring arus beban (menggunakan CT) |
| Selector Switch | Pemilih pengukuran arus / tegangan |
| Current Transformer (CT) | Rasio disesuaikan (mis. 2500/5A) |
| Pilot Lamp (R-S-T) | Indikator status fasa |
| Cable Gland | Disesuaikan ukuran kabel incoming & outgoing |
| Wiring Panel | Kabel panel standar, tahan panas tinggi |
| Label & Nameplate | Identitas panel & penandaan sirkuit |
| Sistem Ventilasi | Louver / exhaust fan / AC panel untuk disipasi panas tinggi |
| Proteksi Tambahan | Earth Leakage, Surge Arrester, Monitoring Digital Cerdas, Interlock Safety |
Catatan Teknis:
- Daya 1.320 – 1.400 kVA setara arus ±2.500A pada sistem 3 Phase 380–400V
- Cocok untuk LVMDP pabrik besar, pusat data, dan instalasi industri berat
- Desain panel dapat dikustom dengan ACB modular/draw-out, busbar epoxy, monitoring digital, proteksi otomatis, dan sistem pendingin intensif
- Jumlah dan rating outgoing feeder mengikuti beban & Single Line Diagram (SLD)
- Memenuhi standar PUIL, IEC, dan keselamatan industri berat
