Deskripsi

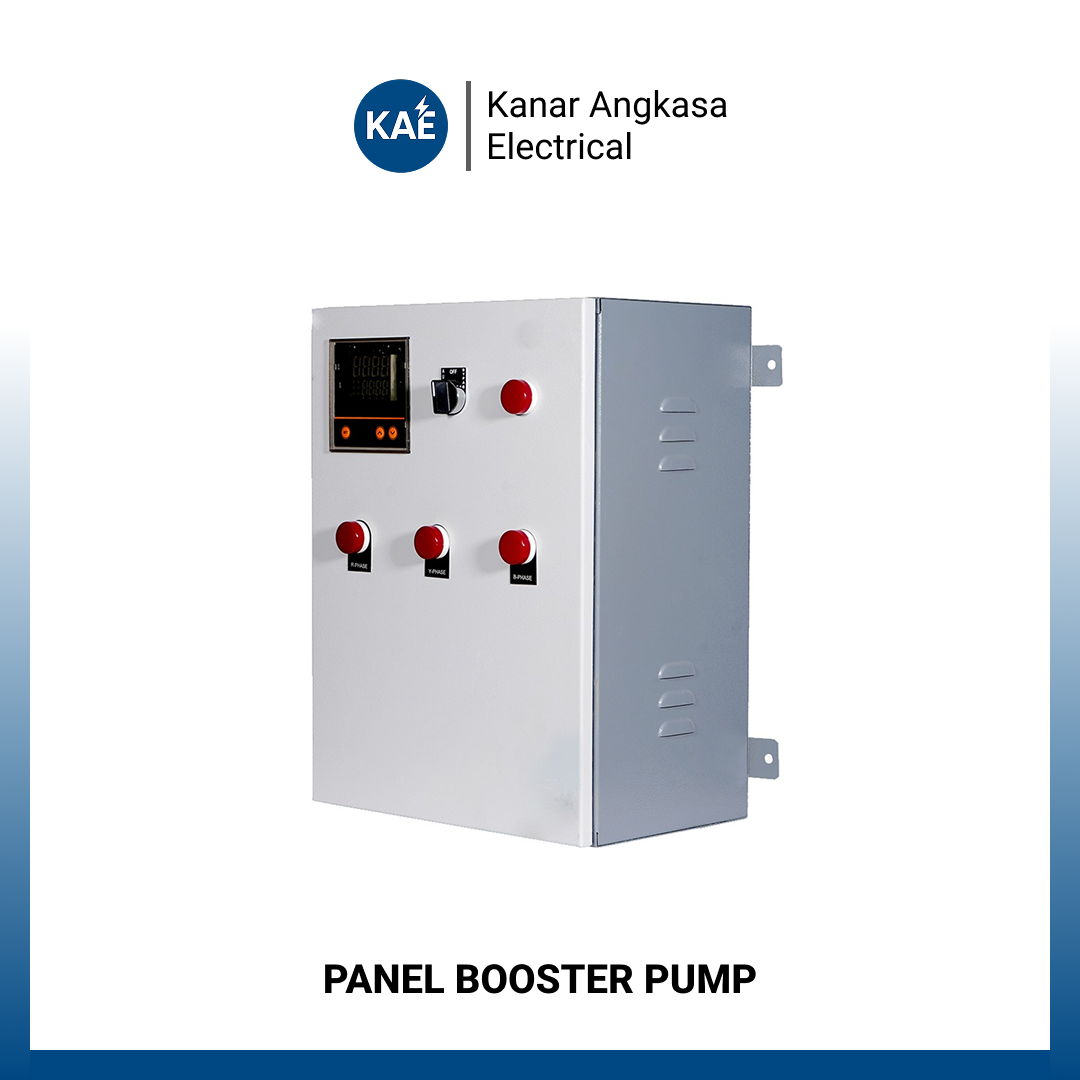

Panel Booster Pump adalah panel kontrol listrik yang dirancang untuk mengatur dan mengoptimalkan kinerja pompa booster dalam sistem distribusi air bertekanan. Panel ini umum digunakan pada gedung bertingkat, apartemen, hotel, rumah sakit, pabrik, hingga kawasan industri untuk menjaga tekanan air tetap stabil sesuai kebutuhan.
Panel Booster Pump bekerja dengan mengontrol satu atau beberapa unit pompa secara otomatis berdasarkan tekanan yang terbaca dari pressure switch atau pressure transmitter. Sistem dapat dirancang dalam konfigurasi duty–standby maupun duty–assist (multi pump parallel), sehingga ketika kebutuhan debit meningkat, pompa tambahan akan aktif secara otomatis.
Untuk aplikasi yang membutuhkan efisiensi energi lebih tinggi, panel dapat dilengkapi dengan inverter/VFD (Variable Frequency Drive) sehingga kecepatan motor pompa dapat disesuaikan dengan kebutuhan tekanan secara real-time. Hal ini tidak hanya menjaga tekanan lebih stabil, tetapi juga mengurangi lonjakan arus start (inrush current), memperpanjang umur pompa, dan menghemat konsumsi listrik.
Panel Booster Pump biasanya dibuat dalam box panel berbahan plat baja dengan finishing powder coating, dilengkapi sistem proteksi seperti MCB/MCCB, overload relay, serta sistem indikator dan alarm untuk memudahkan monitoring operasional.
Tabel Komponen Panel Booster Pump
| No | Nama Komponen | Fungsi Utama |
|---|---|---|
| 1 | MCCB / MCB | Proteksi arus lebih dan hubung singkat |
| 2 | Magnetic Contactor | Menghubungkan dan memutus suplai listrik ke motor pompa |
| 3 | Thermal Overload Relay (TOR) | Proteksi beban lebih pada motor |
| 4 | Inverter / VFD (Opsional) | Mengatur kecepatan motor sesuai tekanan yang dibutuhkan |
| 5 | Pressure Switch / Transmitter | Mendeteksi tekanan air dalam pipa |
| 6 | PLC / Control Relay | Sistem logika kontrol otomatis (untuk sistem multi pump) |
| 7 | Selector Switch (Auto/Manual) | Memilih mode operasi |
| 8 | Pilot Lamp (R, S, T) | Indikator tegangan dan status pompa |
| 9 | Ammeter / Voltmeter | Monitoring arus dan tegangan |
| 10 | Terminal Block | Titik koneksi kabel |
| 11 | Panel Box (Indoor/Outdoor) | Rumah panel dengan proteksi IP tertentu |
Komponen dapat disesuaikan dengan kebutuhan kapasitas pompa (misal 1.5 kW, 3 kW, 5.5 kW, 7.5 kW, hingga di atas 30 kW) dan jumlah pompa yang digunakan.
Kisaran Harga Panel Booster Pump
Harga panel sangat tergantung pada:
- Jumlah pompa (1–4 unit atau lebih)
- Kapasitas motor (kW/HP)
- Menggunakan VFD atau tidak
- Sistem kontrol (relay logic atau PLC)
- Spesifikasi box (indoor/outdoor, IP rating)
- Brand komponen (Schneider, ABB, Siemens, dll)
Berikut kisaran harga umum di pasaran Indonesia:
| Tipe Panel Booster Pump | Kisaran Harga (IDR) |
|---|---|
| 1 Pompa Direct Online (DOL) ≤ 3 kW | 6 – 12 juta |
| 2 Pompa Duty-Standby ≤ 5.5 kW | 15 – 30 juta |
| 3 Pompa dengan PLC (Tanpa VFD) | 30 – 60 juta |
| 2–3 Pompa dengan VFD (Pressure Control) | 40 – 120 juta |
| Sistem Industri Multi Pump (Custom) | 100 juta – 300+ juta |
Catatan: Harga dapat berubah tergantung spesifikasi teknis, lokasi proyek, serta fluktuasi harga komponen listrik.
