Dalam dunia industri modern, kebutuhan listrik yang stabil dan aman merupakan fondasi utama dalam memastikan proses produksi berjalan lancar tanpa hambatan. Hampir semua lini operasional industri kini bergantung pada energi listrik, mulai dari sistem mesin produksi, HVAC, pompa, conveyor, hingga sistem otomatisasi dan instrumentasi berbasis komputer. Ketika pasokan listrik terganggu atau tidak terdistribusi dengan baik, bukan hanya proses produksi yang terhenti, namun kerugian waktu dan biaya bisa sangat besar.

Salah satu aspek penting yang sering diabaikan dalam sistem listrik industri adalah urutan panel atau alur penempatan dan pengoperasian panel listrik dalam sebuah sistem distribusi daya. Banyak orang hanya mengetahui jenis panel, tetapi tidak memahami bagaimana urutan panel yang tepat dapat berdampak langsung pada stabilitas sistem kelistrikan. Kesalahan dalam menentukan urutan panel dapat menyebabkan gangguan besar seperti trip berulang, ketidakseimbangan beban, kerusakan mesin, overheating, hingga risiko korsleting atau kebakaran.

Oleh karena itu, memahami alur penempatan panel merupakan pengetahuan teknis yang penting bagi teknisi listrik, kontraktor, electrical engineer, pemilik industri, hingga manajemen operasional. Artikel ini akan membahas secara lengkap apa itu urutan panel, fungsi dan manfaatnya, risiko jika urutannya salah, serta tips menentukan urutan panel terbaik untuk sistem kelistrikan industri modern.

Gratis Konsultasi Sekarang!

Dapatkan solusi terbaik untuk kebutuhan Anda dengan konsultasi gratis dari tim ahli kami.

Hubungi Kami

Daftar Isi

Apa yang Dimaksud dengan Urutan Panel dalam Instalasi Kelistrikan?

Secara sederhana, urutan panel adalah susunan panel listrik dari sumber tenaga utama hingga beban akhir yang dirancang berurutan sesuai fungsinya untuk menjamin distribusi energi yang stabil dan aman. Urutan ini menentukan bagaimana daya dialirkan, dikontrol, dan diproteksi agar seluruh perangkat listrik dapat bekerja dengan optimal.

Urutan panel bukan hanya tentang susunan posisi fisik, namun juga mencakup alur logika kelistrikan, kapasitas daya, proteksi, serta fungsi kontrol. Ketika urutan panel disusun dengan tepat, sistem akan lebih mudah dikontrol, dipelihara, dan dikembangkan. Sebaliknya, jika urutan panel tidak sesuai standar teknis, sistem listrik menjadi tidak stabil dan berpotensi menyebabkan gangguan serius.

Mengapa Urutan Panel Sangat Penting?

Menjamin distribusi daya tetap stabil.
Menghindari overload pada panel tertentu.
Menyediakan sistem proteksi berlapis.
Menjaga performa mesin dan peralatan industri.
Mengurangi risiko kerusakan dan downtime.
Memudahkan troubleshooting dan perawatan.

Dengan memahami urutan panel, teknisi dapat menentukan desain panel yang tepat untuk kebutuhan teknis serta meningkatkan efisiensi energi secara keseluruhan.

Penjelasan Urutan Panel pada Sistem Kelistrikan Industri

Berikut adalah urutan panel yang umumnya digunakan dalam sistem kelistrikan industri dan gedung skala besar:

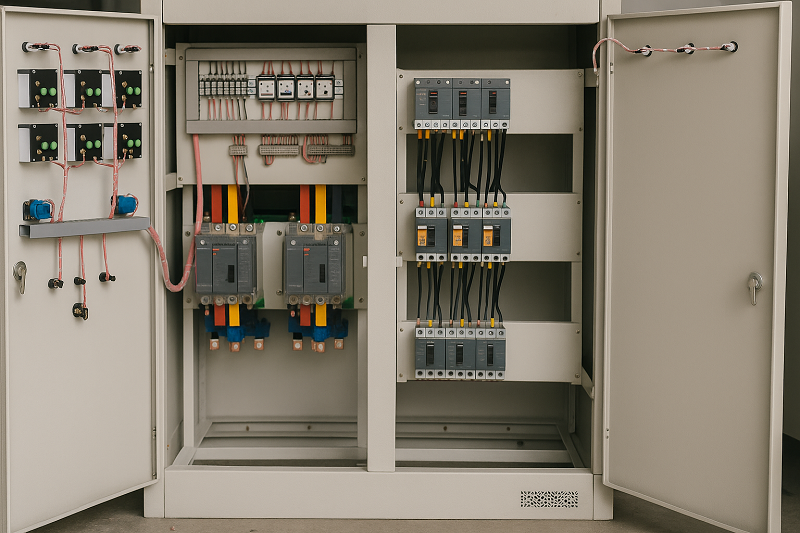

1. Panel LVMDP (Low Voltage Main Distribution Panel)

Panel LVMDP adalah panel utama yang bertugas menerima suplai dari sumber listrik (PLN, Genset, atau Trafo distribusi). Panel ini merupakan titik distribusi terbesar sebelum listrik disalurkan ke panel-panel berikutnya.

Fungsi utama LVMDP:

Pusat pengendalian dan proteksi arus utama.
Distribusi daya untuk panel ATS-AMF, MCC, dan SDP.
Penyeimbang distribusi daya pada sistem besar.

2. Panel Synchron / ATS-AMF

Panel ATS (Automatic Transfer Switch) dan AMF (Automatic Main Failure) digunakan untuk mengalihkan sumber listrik secara otomatis dari PLN ke genset ketika terjadi pemadaman. Panel synchron digunakan untuk menggabungkan dua genset atau lebih agar berjalan paralel.

Fungsi:

Memastikan suplai daya tidak putus.
Menjaga kestabilan tegangan dan frekuensi.

3. Panel MCC (Motor Control Center)

Panel MCC bertugas mengontrol motor listrik untuk mesin produksi, conveyor, pompa, kompresor, dan sistem mekanis lainnya.

Fungsi:

Mengatur start/stop motor secara manual maupun otomatis.
Melindungi motor dari overload dan arus hubung singkat.
Meningkatkan keandalan proses industri.

4. Panel Capacitor Bank

Digunakan untuk meningkatkan power factor (PF) sehingga konsumsi listrik menjadi lebih efisien dan mengurangi denda daya reaktif dari PLN.

5. Panel SDP (Sub Distribution Panel)

Panel pembagi untuk area tertentu seperti line produksi, kantor, basement, ruang mesin, atau bangunan lantai atas.

6. Panel Kontrol & PLC Automation

Mengelola otomasi mesin, SCADA, monitoring, sensor IoT, hingga sistem data produksi real-time.

7. Panel Lighting / Panel Beban Akhir

Panel untuk penerangan, stop kontak, dan peralatan umum.

Fungsi dan Manfaat Urutan Panel yang Tepat

Penerapan urutan panel yang sesuai standar memberikan berbagai manfaat strategis, antara lain:

1. Menjaga Stabilitas Distribusi Daya

Setiap panel akan bekerja sesuai fungsi dan kapasitas sehingga beban lebih seimbang dan aman.

2. Mengurangi Risiko Trip dan Gangguan Operasional

Proteksi dapat bekerja bertingkat (selectivity), sehingga gangguan di satu panel tidak memadamkan seluruh sistem.

3. Meningkatkan Efisiensi Energi

Pemakaian capacitor bank memungkinkan penghematan biaya operasional listrik.

4. Mempermudah Perawatan dan Troubleshooting

Teknisi bisa cepat menemukan lokasi gangguan.

5. Meningkatkan Keamanan dan Pencegahan Kebakaran

Sistem proteksi berlapis menghindari lonjakan arus berbahaya.

Dampak Kesalahan dalam Menentukan Urutan Panel

Jika urutan panel tidak dirancang dengan benar, dampaknya bisa fatal:

Risiko	Dampak Operasional
Overload & ketidakseimbangan beban	Mesin berhenti, panel panas, risiko kebakaran
Gangguan sistem proteksi	MCB/MCCB sering trip
Mesin produksi tidak stabil	Output menurun, hasil rusak
Biaya maintenance tinggi	Kerugian finansial signifikan
Downtime berulang	Hilangnya kepercayaan pelanggan dan kerugian produksi

Gangguan hanya 30 menit pada pabrik besar bisa menyebabkan kerugian puluhan hingga ratusan juta rupiah.

Contoh Implementasi Urutan Panel pada Berbagai Sektor

💠 Industri Manufaktur

MCC untuk motor conveyor dan mesin produksi
PLC untuk automation control

💠 Rumah Sakit

ATS-AMF wajib untuk backup listrik darurat
Panel distribusi prioritas untuk ICU dan ruang operasi

💠 Pusat Perbelanjaan

Panel HVAC, panel lift, dan panel listrik tenant terpisah

💠 Gedung Bertingkat

Panel distribusi per lantai dan sub area

Tips Menentukan Urutan Panel yang Benar

Untuk memastikan sistem aman dan efisien, beberapa hal berikut harus diperhatikan:

Lakukan survei kapasitas daya secara akurat.
Hitung kebutuhan beban maksimum dan pertumbuhan beban masa depan.
Gunakan komponen original dan bersertifikasi standar SNI / IEC.
Perhatikan sistem grounding yang benar.
Konsultasi dengan panel maker profesional.

Pentingnya Dokumentasi dan Penandaan dalam Urutan Panel

Dalam penerapan sistem distribusi listrik industri, dokumentasi merupakan aspek vital yang sering kali diremehkan. Kejelasan penandaan panel, wiring diagram, dan single line diagram membantu memastikan setiap teknisi dapat membaca sistem dengan benar, terutama ketika melakukan perawatan atau troubleshooting. Tanpa dokumentasi yang rapi, kesalahan penanganan dapat memicu risiko serius seperti short circuit, beban berlebih, bahkan kebakaran.

Dokumentasi yang baik harus mencakup:

Nama panel jelas dan konsisten mulai dari panel utama hingga panel akhir.
Nomor feeder, nomor kabel, dan penandaan jalur.
Single line diagram terupdate sesuai perubahan di lapangan.
Catatan kapasitas dan beban setiap feeder.

Ketika urutan panel disusun rapi dan terdokumentasi dengan benar, alur listrik dari panel LVMDP menuju Panel MCC, capacitor bank, hingga panel SDP dan panel beban dapat dengan mudah dipantau. Perawatan pun menjadi lebih efisien karena teknisi dapat langsung mengidentifikasi sumber gangguan tanpa harus menebak-nebak.

Standar Keselamatan dalam Penerapan Urutan Panel

Salah satu alasan utama mengapa urutan panel harus disusun sesuai standar adalah aspek keselamatan kerja. Sistem kelistrikan industri memegang peranan besar dalam menjaga kelangsungan operasional, sehingga setiap kesalahan dapat berdampak fatal, tidak hanya dari sisi downtime produksi tetapi juga keselamatan manusia.

Beberapa standar internasional yang biasa digunakan dalam penyusunan panel listrik antara lain:

IEC 61439 untuk standar pembuatan panel LV
IEC 60204 untuk keselamatan permesinan industri
SNI 0225 / PUIL 2011 sebagai acuan instalasi listrik nasional

Menerapkan urutan panel yang sesuai standar memastikan bahwa setiap bagian dari sistem memiliki proteksi yang cukup, kemampuan isolasi yang memadai, serta sistem grounding yang aman. Panel utama seperti LVMDP harus dilengkapi proteksi arus, proteksi hubung singkat, dan proteksi beban lebih dengan rating sesuai kebutuhan daya. Panel-panel berikutnya harus diturunkan berdasarkan fungsi distribusinya sehingga koordinasi proteksi dapat berjalan efektif.

Teknologi Modern dalam Pengelolaan Urutan Panel

Seiring berkembangnya teknologi industri 4.0, panel listrik kini tidak hanya berfungsi sebagai distribusi energi, tetapi juga sebagai pusat kontrol cerdas. Panel kontrol berbasis PLC, HMI, dan SCADA memungkinkan pemantauan real-time terhadap arus, voltase, frekuensi, suhu panel, dan konsumsi energi.

Integrasi teknologi membantu menyempurnakan fungsi urutan panel terutama dalam:

Monitoring distribusi daya otomatis
Early warning system pada beban berlebih
Kontrol start-stop motor berbasis data
Prediksi maintenance untuk mencegah kerusakan

Dengan digitalisasi panel, risiko kegagalan operasional dapat ditekan jauh lebih rendah. Perusahaan industri dapat menghemat biaya karena tidak hanya mencegah kerusakan, tetapi juga meningkatkan efisiensi daya melalui capacitor bank dan manajemen beban otomatis.

Tantangan Umum dalam Menentukan Urutan Panel dan Cara Mengatasinya

Beberapa tantangan yang kerap muncul dalam perencanaan urutan panel antara lain:

1. Beban Tidak Seimbang

Jika panel distribusi tidak dihitung secara cermat, akan terjadi ketidakseimbangan antar fase. Ketidakseimbangan ini dapat menyebabkan panas berlebih pada kabel dan perangkat proteksi.

Solusi: melakukan perhitungan single line diagram dan load balancing sebelum instalasi.

2. Kapasitas Panel Tidak Sesuai Kebutuhan

Instalasi panel yang tidak menghitung kemungkinan ekspansi akan menyulitkan perusahaan di kemudian hari.

Solusi: merancang panel dengan opsi future expansion, minimal 20–30% kapasitas cadangan.

3. Proteksi Tidak Sinkron

Proteksi yang tidak tersusun berjenjang dapat menyebabkan trip berantai.

Solusi: penggunaan koordinasi proteksi antara MCB, MCCB, ACB, dan relay digital.

4. Minimnya Standarisasi dan Audit Instalasi

Kurangnya evaluasi berkala menyebabkan panel cepat rusak dan tidak stabil.

Solusi: melakukan inspeksi rutin dan thermography untuk mendeteksi panas abnormal.

Dengan memilih panel maker profesional, tantangan tersebut dapat diatasi sejak tahap perencanaan.

Solusi Panel Listrik Industri dari CV. Kanar Angkasa Electrical

CV. Kanar Angkasa Electrical (kae.co.id) merupakan perusahaan Panel Maker profesional yang berpengalaman dalam pembuatan panel distribusi dan panel kontrol untuk berbagai kebutuhan industri dan komersial. Dengan dukungan tim teknisi berpengalaman dan penerapan standar keselamatan SNI dan IEC, KAE menyediakan solusi panel yang tepat sesuai kebutuhan klien.

Keunggulan CV. Kanar Angkasa Electrical

Custom design berdasarkan kebutuhan beban dan struktur industri pelanggan
Dikerjakan oleh tenaga ahli berpengalaman
Menggunakan komponen berkualitas seperti Schneider, ABB, LS, dan Siemens
Memenuhi standar keselamatan dan sertifikasi
Layanan konsultasi & survey sistem
Dukungan after-sales dan garansi

KAE telah menangani proyek panel untuk pabrik manufaktur, gedung perkantoran, rumah sakit, perumahan, pergudangan, hotel, dan berbagai aplikasi industri lainnya.

Jika Anda membutuhkan solusi urutan panel yang aman, efisien, dan sesuai standar profesional, CV. Kanar Angkasa Electrical siap menjadi mitra terbaik Anda.

📍 Website: https://kae.co.id
📞 Konsultasi Project & Penawaran Harga: Hubungi kami melalui website

Kesimpulan

Memahami urutan panel merupakan langkah penting untuk mencapai sistem kelistrikan industri yang aman, stabil, dan efisien. Urutan panel yang tepat memastikan proteksi bekerja optimal, menghindari kerusakan mesin, dan mencegah downtime yang merugikan. Dengan dukungan panel maker profesional seperti CV. Kanar Angkasa Electrical, Anda dapat memperoleh sistem panel yang dirancang sesuai standar teknis dan kebutuhan operasional.

Penerapan urutan panel yang benar adalah fondasi penting dalam pembangunan sistem kelistrikan industri. Urutan panel yang tersusun dari LVMDP, ATS/AMF, Synchron, Panel MCC, Capacitor Bank, Panel SDP, hingga panel beban akhir memastikan distribusi daya berjalan stabil, aman, dan efisien. Kesalahan dalam penetapan urutan panel dapat menyebabkan gangguan produksi, kerugian finansial, bahkan risiko kebakaran.

Dengan memahami alur dan fungsinya, serta memilih panel maker profesional seperti CV. Kanar Angkasa Electrical, perusahaan dapat memastikan sistem kelistrikan berjalan optimal tanpa hambatan operasional.
