Dalam dunia sistem kelistrikan modern, keamanan dan keandalan pasokan daya adalah prioritas utama. Ketika listrik dari PLN padam, sistem otomatis seperti ATS (Automatic Transfer Switch) menjadi solusi penting untuk mengalihkan daya ke genset agar operasional tetap berjalan lancar.
Namun, di balik kemudahan tersebut, ada risiko besar jika dua sumber daya — PLN dan genset — aktif secara bersamaan. Kondisi ini dapat menyebabkan korsleting, kerusakan alat, hingga kebakaran listrik.
Untuk mencegah hal tersebut, digunakanlah sistem ATS Interlock, yaitu fitur pengaman cerdas yang memastikan proses perpindahan daya berjalan aman, terkendali, dan tanpa risiko tumpang tindih sumber listrik.
Artikel ini akan membahas secara lengkap tentang pengertian, fungsi, cara kerja, jenis, hingga tips memilih ATS Interlock terbaik, sekaligus mengenalkan solusi profesional dari CV. Kanar Angkasa Electrical, penyedia panel listrik berpengalaman di Indonesia.
Gratis Konsultasi Sekarang!
Dapatkan solusi terbaik untuk kebutuhan Anda dengan konsultasi gratis dari tim ahli kami.
Daftar Isi
Apa Itu ATS Interlock?
ATS Interlock adalah sistem pengaman yang dipasang pada Automatic Transfer Switch (ATS) untuk mencegah dua sumber listrik (misalnya PLN dan genset) menyala secara bersamaan.
Interlock bekerja dengan mengunci satu sumber daya ketika sumber lainnya aktif, sehingga arus listrik hanya dapat mengalir dari satu sisi pada satu waktu.
Tanpa sistem interlock, risiko back feed (arus balik dari satu sumber ke sumber lain) bisa terjadi. Hal ini sangat berbahaya karena dapat menyebabkan:
- Kerusakan pada peralatan genset atau jaringan PLN
- Potensi sengatan listrik pada teknisi
- Gangguan pada sistem distribusi daya
Dengan kata lain, ATS Interlock adalah lapisan keamanan tambahan yang membuat sistem kelistrikan lebih aman, efisien, dan andal.
Fungsi Utama ATS Interlock
Berikut beberapa fungsi penting yang menjadikan ATS Interlock sebagai komponen wajib dalam sistem kelistrikan modern:
- Mencegah Dua Sumber Aktif Bersamaan
Fungsi utama interlock adalah menghindari situasi berbahaya di mana PLN dan genset aktif dalam waktu yang sama. - Menjaga Keamanan Sistem Panel
Interlock memastikan perpindahan daya dilakukan dengan urutan yang benar, melindungi peralatan listrik dari arus berlebih. - Mengamankan Operator dan Teknisi
Dengan sistem penguncian, teknisi tidak akan bisa menyalakan sumber kedua tanpa mematikan sumber pertama terlebih dahulu. - Menjaga Umur Peralatan
Mencegah lonjakan arus dan perubahan tegangan ekstrem yang bisa memperpendek usia komponen listrik. - Menjamin Operasional Tanpa Gangguan
Dalam sistem otomatis, interlock memastikan transisi berjalan cepat dan stabil, tanpa mengganggu beban penting seperti lampu, server, atau mesin produksi.
Komponen dan Mekanisme Kerja
Sistem ATS Interlock bekerja berdasarkan prinsip penguncian (locking system) antara dua kontaktor atau sumber daya.
Berikut komponen dan cara kerjanya secara umum:
Komponen Utama:
- Contactor / Magnetic Switch
Berfungsi untuk membuka dan menutup aliran daya antara sumber dan beban. - Mekanisme Pengunci (Locking Mechanism)
Bisa berbentuk mekanikal atau elektrik yang mencegah kedua contactor aktif bersamaan. - Control Circuit / Logic Control
Rangkaian kontrol yang mengatur kapan perpindahan boleh dilakukan. - Indicator Lamp & Alarm System
Menampilkan status sumber aktif dan memberi peringatan jika terjadi gangguan. - Interlock Device (Manual atau Elektrik)
Komponen inti yang menghubungkan logika kerja antar sumber daya.

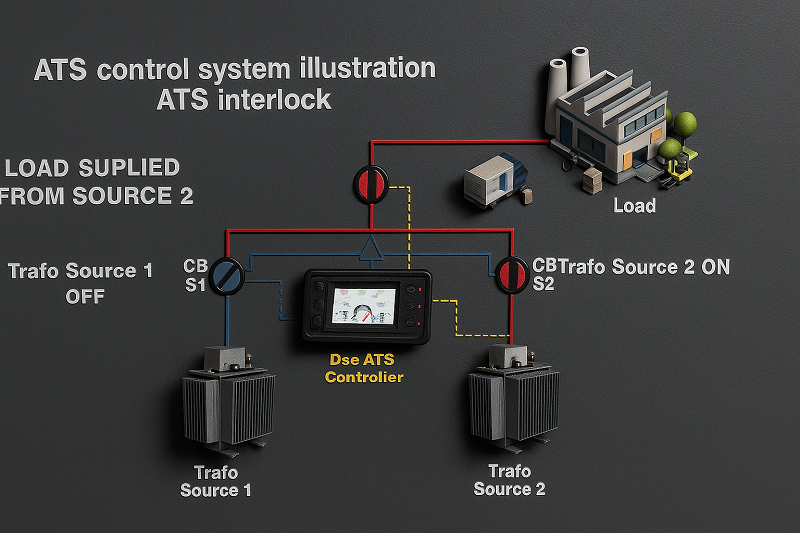

Cara Kerja ATS Interlock:
- Ketika PLN aktif, sistem akan mengunci jalur genset agar tidak bisa menyala.
- Saat PLN padam, interlock membuka jalur genset dan menyalakannya otomatis.
- Setelah tegangan genset stabil, beban dialihkan dengan aman.
- Begitu PLN kembali normal, interlock kembali mengunci jalur genset dan mengembalikan beban ke sumber utama.
Semuanya terjadi otomatis dan aman, tanpa perlu intervensi manual dari operator.
Jenis-Jenis Sistem Interlock pada ATS
Dalam praktiknya, ATS Interlock memiliki beberapa jenis tergantung pada metode pengunciannya. Berikut penjelasannya:
1. Mekanikal Interlock
- Menggunakan pengunci fisik antara dua contactor.
- Jika satu contactor ON, tuas pengunci mencegah contactor lain aktif.
- Sederhana dan sangat aman karena berbasis mekanis.
Kelebihan:
- Tidak tergantung pada sistem kontrol listrik.
- Mudah dipelihara dan awet.
Kekurangan:
- Kurang fleksibel untuk sistem otomatis besar.
2. Elektrikal Interlock
- Menggunakan rangkaian kontrol berupa relay atau kontak bantu (auxiliary contact) untuk mencegah dua contactor aktif bersamaan.
Kelebihan:
- Lebih cepat dan responsif.
- Bisa diintegrasikan dengan sistem ATS otomatis.
Kekurangan:
- Membutuhkan instalasi lebih teliti agar tidak salah wiring.
3. PLC atau Digital Interlock
- Menggunakan Programmable Logic Controller (PLC) sebagai otak sistem pengaman.
- Dapat diprogram untuk mengatur logika kerja lebih kompleks dan presisi.
Kelebihan:
- Sangat fleksibel dan cocok untuk sistem industri besar.
- Bisa diintegrasikan dengan SCADA atau sistem monitoring jarak jauh.
Kekurangan:
- Harga lebih tinggi, memerlukan teknisi ahli untuk setup dan maintenance.
Keunggulan Menggunakan ATS Interlock
Mengapa sistem ATS Interlock dianggap wajib pada instalasi modern? Berikut keunggulannya:
- Keamanan Maksimal
Melindungi dari potensi korsleting, arus balik, dan kerusakan panel. - Kestabilan Operasional
Transisi antar sumber berlangsung mulus tanpa gangguan pada peralatan penting. - Efisiensi Energi
Mengurangi risiko kehilangan daya atau gangguan tegangan yang memboroskan energi. - Daya Tahan Peralatan Lebih Lama
Menghindari stres tegangan dan arus mendadak yang memperpendek umur komponen. - Cocok untuk Berbagai Kebutuhan
Bisa diaplikasikan pada sistem kelistrikan industri, gedung komersial, rumah sakit, hingga rumah tangga.
Penerapan ATS Interlock di Berbagai Sektor
- Industri Manufaktur
Menjamin kelangsungan proses produksi saat PLN padam, tanpa risiko kerusakan mesin. - Rumah Sakit dan Fasilitas Publik
Sistem interlock menjaga daya tetap stabil agar peralatan medis tetap berfungsi. - Gedung Komersial dan Perkantoran
ATS Interlock mencegah gangguan listrik yang dapat merusak server dan sistem IT. - Perumahan dan Gedung Bertingkat
Dapat diintegrasikan dengan genset cadangan untuk kenyamanan penghuni.
Cara Instalasi dan Pengaturan ATS Interlock
Pemasangan ATS Interlock harus dilakukan dengan benar agar fungsi pengamannya bekerja optimal.
Berikut langkah umum yang perlu diperhatikan:
- Perencanaan Sistem
Hitung kapasitas daya, jenis beban, dan sumber cadangan (genset atau solar panel). - Pemilihan Komponen
Pilih contactor dan sistem interlock yang sesuai dengan kapasitas arus. - Pemasangan Mekanikal/Electrical Interlock
Pastikan posisi pengunci bekerja sesuai arah perpindahan daya. - Penyusunan Rangkaian Kontrol
Buat wiring diagram yang jelas agar sistem tidak mengalami short circuit. - Uji Coba dan Simulasi
Lakukan pengujian pada kondisi PLN aktif, padam, dan kembali normal. - Konsultasi dengan Ahli Panel Listrik
Untuk keamanan maksimal, instalasi harus dilakukan oleh panel maker profesional seperti CV. Kanar Angkasa Electrical.
Perbandingan ATS Biasa vs ATS Interlock
| Aspek | ATS Biasa | ATS Interlock |
|---|---|---|
| Keamanan | Tidak mencegah dua sumber aktif bersamaan | Aman karena ada sistem pengunci |
| Risiko Arus Balik | Tinggi | Sangat rendah |
| Kestabilan Sistem | Bergantung kontrol manual | Otomatis dan terjamin |
| Aplikasi | Skala kecil | Industri, gedung besar, fasilitas vital |
| Biaya Awal | Lebih murah | Sedikit lebih tinggi, tapi sebanding dengan keamanannya |
Dari tabel di atas, jelas bahwa penggunaan ATS Interlock menawarkan keamanan dan efisiensi jauh lebih tinggi, terutama untuk sistem yang memerlukan reliabilitas tinggi.
Tips Memilih ATS Interlock Terbaik
- Pilih Berdasarkan Kapasitas Daya
Pastikan ATS Interlock sesuai dengan kapasitas genset dan panel distribusi Anda. - Pilih Jenis Interlock yang Tepat
Untuk sistem sederhana, gunakan mekanikal. Untuk sistem otomatis atau industri, pilih PLC interlock. - Perhatikan Sertifikasi dan Standar
Pilih produk yang memenuhi standar SNI dan IEC. - Utamakan Kualitas Panel Maker
Instalasi terbaik hanya bisa dilakukan oleh penyedia panel profesional seperti CV. Kanar Angkasa Electrical, yang sudah berpengalaman dalam membuat panel ATS-AMF, MDP, SDP, dan sistem kontrol industri. - Layanan Purna Jual dan Garansi
Pastikan tersedia dukungan teknis dan perawatan berkala agar sistem tetap optimal.
Tentang CV. Kanar Angkasa Electrical
CV. Kanar Angkasa Electrical adalah perusahaan panel maker profesional yang bergerak di bidang pembuatan dan instalasi panel listrik industri, gedung, dan komersial.
Dengan pengalaman bertahun-tahun, kami telah menangani berbagai proyek dari sistem ATS Interlock, AMF Panel, hingga Panel Distribusi Tegangan Rendah (LVMDB/MDP).
Keunggulan Kami:
- Desain panel sesuai standar SNI dan IEC
- Kualitas material terbaik dan tahan lama
- Sistem kontrol otomatis berbasis teknologi modern
- Tim teknisi profesional dan berpengalaman
- Layanan konsultasi dan garansi produk
Kami memahami bahwa setiap proyek memiliki kebutuhan berbeda. Karena itu, kami menyediakan solusi custom panel ATS Interlock sesuai spesifikasi daya dan kebutuhan operasional klien.
Kesimpulan
ATS Interlock adalah sistem pengaman vital yang memastikan proses perpindahan daya antar sumber listrik berjalan aman, terkendali, dan efisien.
Dengan adanya sistem interlock, risiko korsleting, arus balik, dan kerusakan panel bisa diminimalisir secara signifikan.
Bagi Anda yang mengutamakan keamanan dan keandalan sistem listrik, memilih ATS Interlock adalah langkah cerdas.
Dan untuk hasil terbaik, percayakan pembuatan dan instalasinya kepada CV. Kanar Angkasa Electrical — mitra terpercaya dalam solusi panel listrik profesional.
