Panel Direct Online untuk Kinerja Maksimal

Dalam dunia industri modern, sistem kendali motor listrik memainkan peran penting untuk menjaga proses produksi tetap berjalan stabil, efisien, dan aman. Salah satu solusi pengoperasian motor yang paling banyak digunakan adalah panel direct online. Panel ini dikenal karena keandalannya, kemudahan instalasi, dan kemampuan memberikan kinerja maksimal pada motor listrik tanpa konfigurasi yang rumit. Artikel ini membahas secara mendalam tentang fungsi, kelebihan, cara kerja, hingga rekomendasi panel direct online berkualitas untuk kebutuhan industri Anda.

Gratis Konsultasi Sekarang!

Dapatkan solusi terbaik untuk kebutuhan Anda dengan konsultasi gratis dari tim ahli kami.

Hubungi Kami

Galeri Kami

Daftar Isi

Apa Itu Panel Direct Online?

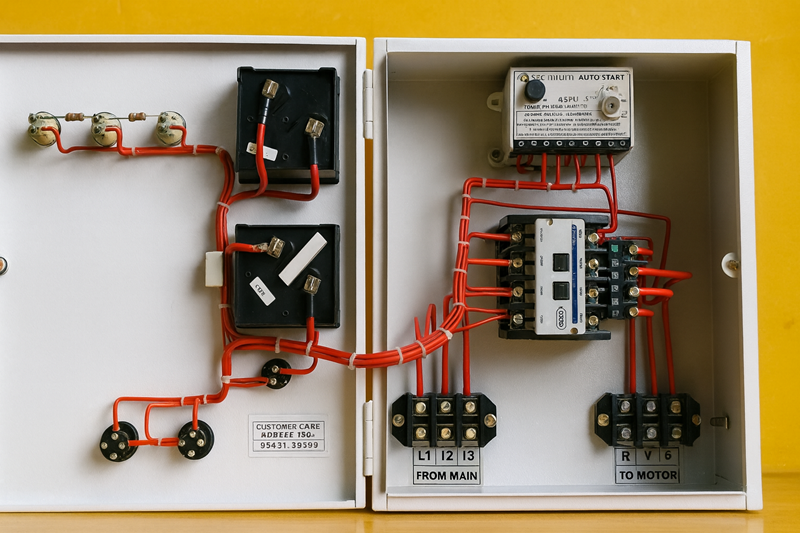

Panel direct online adalah panel listrik yang digunakan untuk mengoperasikan motor listrik dengan metode Direct On Line (DOL). Pada metode ini, motor dihubungkan langsung ke sumber tegangan penuh saat dinyalakan. Artinya, begitu panel diaktifkan, motor langsung menerima tegangan 100% dan mulai berputar pada kecepatan nominalnya.

Metode DOL merupakan cara paling sederhana dan umum digunakan untuk starting motor berdaya kecil hingga menengah. Panel ini banyak diterapkan di industri karena proses instalasinya mudah, biaya implementasi rendah, dan responsnya cepat.

Perbedaan DOL dengan metode starter lainnya:

Star-Delta Starter → Mengurangi arus starting, cocok untuk motor lebih besar.
Soft Starter → Membuat starting motor lebih halus dan mengurangi mechanical stress.
VFD (Variable Frequency Drive) → Mengatur kecepatan motor secara fleksibel.

Namun ketika kebutuhan Anda hanya sebatas menyalakan motor secara cepat dan langsung, maka panel direct online merupakan pilihan paling tepat.

Komponen Utama Panel Direct Online

Untuk memberikan kinerja maksimal dan menjaga motor tetap aman, panel direct online terdiri dari beberapa komponen penting, seperti:

1. MCB / MCCB

Berfungsi sebagai proteksi terhadap hubung singkat dan kelebihan arus. Komponen ini juga menjadi pemutus utama (main switch) pada panel.

2. Magnetic Contactor

Berperan sebagai aktuator utama yang menghubungkan dan memutuskan aliran listrik ke motor. Kontactor bekerja berdasarkan sinyal kontrol dari push button atau sistem otomatis.

3. Overload Relay

Melindungi motor dari kerusakan akibat beban berlebih. Ketika arus melebihi batas, overload relay memutus aliran listrik untuk mencegah panas berlebih.

4. Push Button & Selector Switch

Sebagai alat kontrol manual, seperti:

START
STOP
AUTO/MANUAL

Panel direct online biasanya sangat user-friendly berkat komponen kontrol ini.

5. Indicator Lamp

Menampilkan status panel seperti ON, OFF, TRIP, dan FAULT.

6. Terminal Block & Wiring

Menghubungkan semua komponen panel dengan rapi dan aman.

7. Enclosure Panel

Berfungsi melindungi sistem dari debu, air, dan risiko eksternal lainnya. Tersedia dalam material:

Mild steel / plat besi
Stainless steel
Polycarbonate

Cara Kerja Panel Direct Online

Cara kerja panel direct online sangat sederhana namun efektif. Berikut alur kerjanya:

MCB/MCCB diaktifkan → memberikan suplai listrik utama.
Tekan tombol START → coil contactor terenergize.
Kontaktor menutup → motor langsung menerima tegangan penuh.
Motor menyala pada kecepatan nominal.
Jika terjadi beban berlebih, overload relay memutus arus untuk proteksi.
Tekan tombol STOP → memutus coil contactor → motor berhenti.

Karena motor langsung menerima tegangan penuh, sistem ini memiliki respon cepat dan sangat cocok untuk aplikasi yang membutuhkan instant starting.

Kelebihan Menggunakan Panel Direct Online

Mengapa panel direct online banyak digunakan di industri? Berikut kelebihannya:

1. Instalasi Mudah

Rangkaian DOL sederhana, sehingga mudah dipasang dan dirawat.

2. Respon Sangat Cepat

Motor langsung bekerja pada kecepatan penuh tanpa proses bertahap.

3. Hemat Biaya

Baik biaya pembuatan panel maupun biaya perawatan sangat ekonomis dibandingkan metode lain.

4. Komponen Mudah Didapat

Contactor, overload, MCB, dan wiring mudah tersedia di pasaran.

5. Efektif untuk Motor Kecil-Menengah

Cocok untuk motor di bawah 15 kW (tergantung standar industri dan network capacity).

6. Sistem Kontrol Sederhana

Minim troubleshooting dan sangat stabil.

Kekurangan Panel Direct Online dan Solusinya

Walaupun unggul dalam kesederhanaan, panel direct online tetap memiliki beberapa kekurangan:

1. Arus Starting Tinggi

Motor langsung menerima tegangan penuh sehingga arus inrush mencapai 5–7 kali arus nominal.

Solusi: gunakan MCB/MCCB dengan rating yang tepat atau pilih alternatif seperti Soft Starter jika motor lebih besar.

2. Tidak Cocok untuk Motor Berdaya Besar

Arus awal yang besar bisa mengganggu stabilitas jaringan listrik.

Solusi: gunakan Star-Delta Starter atau VFD.

3. Lonjakan Torsi Awal

Bisa menyebabkan benturan mekanis pada beban tertentu.

Solusi: gunakan Soft Starter jika beban sensitif.

Aplikasi Panel DOL di Industri

Panel direct online digunakan di berbagai sektor:

1. Pabrik Manufaktur

Untuk conveyor, mixer, mesin potong, dan mesin produksi.

2. Sistem Pompa Air

Seperti pompa sumur, pompa transfer, dan pompa industri.

3. Sistem HVAC

Fan motor, blower, dan exhaust fan.

4. Industri Makanan dan Logistik

Mengoperasikan lini produksi, conveyor belt, dan motor packaging.

5. Warehouse & Pergudangan

Digunakan untuk sistem fan, pintu otomatis, dan conveyor.

Tips Memilih Panel Direct Online Berkualitas

Agar panel bertahan lama dan aman digunakan, berikut beberapa hal penting yang harus diperhatikan:

1. Material Enclosure

Gunakan material berkualitas tinggi seperti mild steel tebal atau stainless steel untuk lingkungan keras.

2. Rating Arus Tepat

Sesuaikan dengan kapasitas motor untuk mencegah overheat dan overload.

3. Komponen Branded

Disarankan menggunakan:

Schneider Electric
ABB
Siemens
Fuji Electric

4. Standar Keselamatan

Pastikan panel mengikuti standar pemasangan seperti:

IEC
SPLN
SNI

5. Dikerjakan oleh Ahli

Panel direct online harus dibuat oleh teknisi profesional untuk memastikan keamanan dan performa optimal.

Rekomendasi Panel DOL dari CV. Kanar Angkasa Electrical

Jika Anda membutuhkan panel direct online berkualitas tinggi, profesional, dan dapat dikustom sesuai kebutuhan industri, CV. Kanar Angkasa Electrical (KAE) adalah solusinya.

Kenapa memilih KAE?

Menggunakan komponen original dan standar internasional
Desain panel rapi dan mudah perawatan
Tersedia layanan kustom sesuai spesifikasi motor
Tim teknisi berpengalaman lebih dari 10 tahun
Harga kompetitif dan bergaransi

Kunjungi halaman kontak KAE untuk konsultasi atau pemesanan:
👉 https://kae.co.id/kontak-kami/

Kesimpulan

Panel direct online adalah solusi terbaik untuk pengoperasian motor listrik yang membutuhkan respon cepat, biaya rendah, dan performa maksimal. Dengan komponen yang sederhana namun efektif, panel ini sangat cocok untuk berbagai kebutuhan industri seperti pompa, mesin produksi, fan motor, dan banyak lagi.

Jika Anda mencari panel direct online yang aman, andal, dan dibuat secara profesional, CV. Kanar Angkasa Electrical siap membantu menyediakan solusi terbaik untuk bisnis Anda.
